1、plc输入端的类型
西门子plc输入端源型和漏型的定义：源型、漏型是根据plc接线端子上i点的电流流向来区分的（西门子plc与三菱plc的定义相反，三菱plc定义：源型、漏型是根据com端电流流向来区分）
源型：电流从i点流出时，意为电流源头；
漏型：电流从i点流入时，意为电流流向处；
2、NPN传感器接入plc（对于西门子plc是源型输入接法）
电流走向：24V+----COM端----I0.0（电流从I点流出）----传感器out端----传感器0V端----0V，如图：

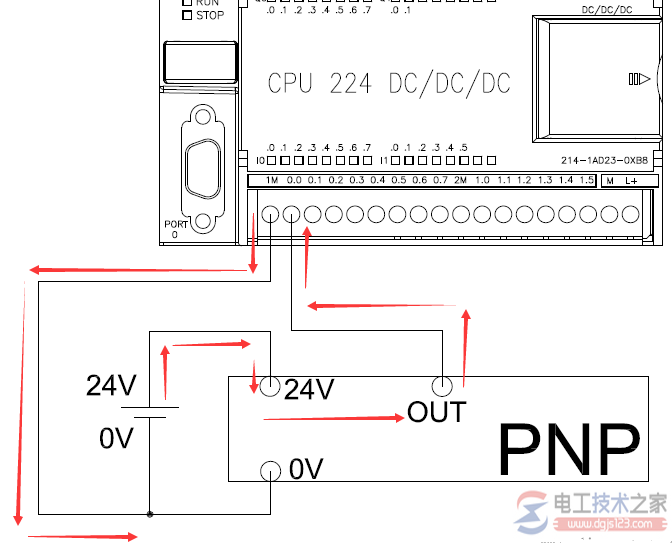

3、PNP传感器接入plc（对于西门子plc漏型输入接法）
电流走向：24V+---传感器24V----传感器out端----I0.0（电流流入I点）----COM----0V，如图：
