有关酒店插卡取电配电箱图纸的分析,提供了正确与错误的酒店插卡取电配电箱图纸数据,供大家学习参考。
酒店插卡取电配电箱图纸,如下图纸,错误:
错误的配电箱图纸:
1、缺少取卡延时断电设置
2、取卡器是最简单的有常开、常闭各一组的接触开关,没有线圈,不需要引入N线!

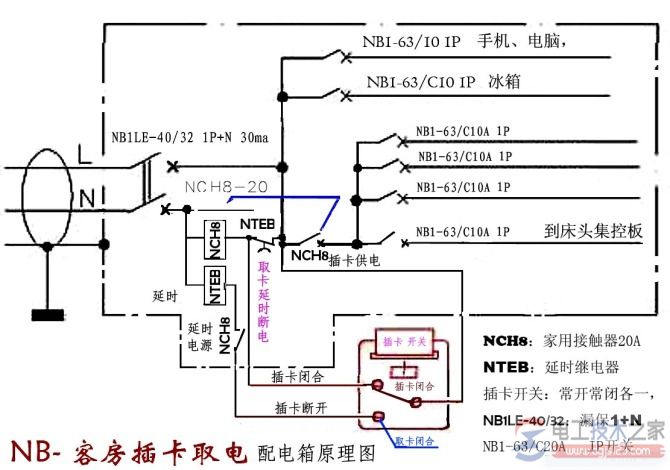

正确的配电箱图纸:
以上有延时的二次接线和器具规格型号!
在4星和5星酒店大量采用,效果很好!
