电能表配电箱接线图(单电能表与多电能表)
作者:老电工时间:2019-07-10 10:42:00
分享二个电能表配电箱接线图,分为单只电能表配电箱线路、多只电能表配电箱线路,通过配电箱接线图,来了解这两种电路的接线方法。
电能表配电箱接线图
一、单只电能表配电箱线路
单只电能表配电箱线路,如图1:
电能表线圈1端接进线的电源火线,2端经控制开关(15A闸刀或空气开关)接用户负载的火线,3端接进线的零线,4端经控制开关接用户负载的零线。
但负载的电流大小应与电能表相匹配。
二、多只电能表配电箱线路

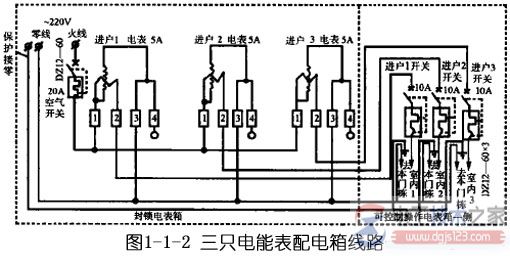

三只电能表配电箱线路如图2:
电能表的连接方式与单只电能表的连线方式基本相同,也是1与3端进线,2与4端出线后经开关进入用户。
