如何选择配电柜电流表量程？

有关配电柜电流表量程的选择方法，电表量程的选择遵循既不损坏电表，又要尽量准确测量的原则，先大后小去试触来确定合适的量程。

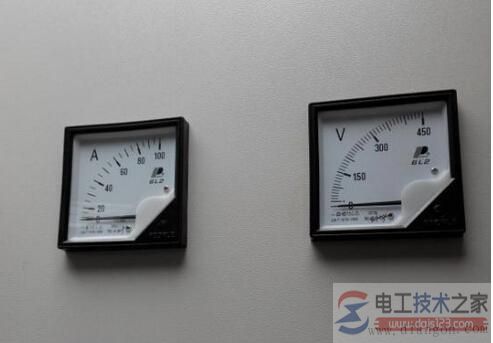

配电柜电流表量程

一、配电柜电注表量程的选择

电流表量程的选择是电流表的挑选过程中，需要着重考虑的因素，如何选择电流表量程？

电流表是根据通电导体在磁场中受磁场力的作用而制成的。

电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。

当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。

由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是我们平时实验室里用的那种。在初中时期，所用电流表量程一般为0~0.6A和0~3A。

电表量程的选择遵循既不损坏电表又能尽量准确测量的原则。 来自：电工技术之家

平时习题中电表量程的选择一般是三种情况：（1）直接已知了待测电压电流的范围；（2）已知某些数值（如电阻、功率等）经过估算后再来确定量程；（3）根据已知条件无法确定待测电流电压的大小。

在不知道被测电流大小的情况下，实际中可以先大后小去试触来确定合适的量程。

可以选择最大量程，如果偏的很少，则用小一点的测量，以保证准确。测量时注意AC和DC档不要搞错。

如果想要把电流表的量程改大，需要并联一个电阻时，相当于两个电阻并联，总电阻减小了。

因此，加在电流表上的电压就减小了，而电流表的阻值不变，I=V/R,所以电流减小了，相当于量程增加了（当并联的电阻与内阻大小相等时，总组织变为原来一半，通过的电流也变为原来一半，所以量程为原来2倍）。

二、读取电柜上的电流表值

因为现场配电柜上有电流电压表，一定要会正确读取这些电流表上的值。

先选择好某量程，在该量程下，确定最小一格刻度值，当读数时估计到下一位。

如：常用电流表有0.6A，3A两个量程。

当选择3A量程时，0到1A共有10小格，每1小格数值是0.1A，读数时估计到下一位，估计时可将1小格分为10等分，每1等分为0.01A，看指针偏过几等分就估计几，所以读数结果有两位小数（以安为单位）。例：1.20A，1.21A，1.22A。

同理，当选择0.6A量程时，0到0.2A共有10小格，每1小格数值是0.02A，读数时估计到下一位，估计时可将1小格分为10等分，每1等分为0.002A，所以读数结果有三位小数（以安为单位），且最低位数值是偶数。例：0.210A，0.212A，0.214A。
