有关正常温度下温度继电器的工作状态(控制关系),交流220V电源经温度继电器内部闭合的触点,接通压缩机电动机的供电,启动继电器启动压缩机电动机工作。

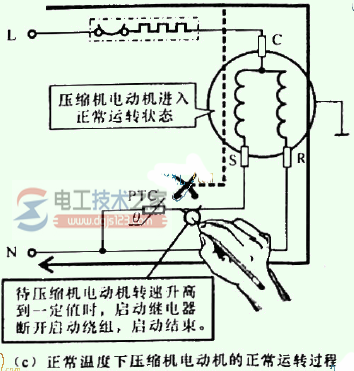

如图:
正常温度下,交流220V电源经温度继电器内部闭合的触点,接通压缩机电动机的供电,启动继电器启动压缩机电动机工作,待压缩机电动机转速升高到一定值时,启动继电器断开启动绕组,启动结束,压缩机电动机进入正常的运转状态。
