干簧管继电器工作原理与电路原理分析

有关干簧管继电器的工作原理，干簧管工作原理形如一个转换开关，通过线圈中电磁场的变化，实现常开接点与常闭接点的动作，需要的朋友参考下。

一、干簧管继电器的工作原理

两片端点处重叠的可磁化的簧片、密封于一玻璃管中，两簧片分隔的距离仅约几个微米，玻璃管中装填有高纯度的惰性气体，在尚未操作时，两片簧片并未接触、外加的磁场使两片簧片端点位置附近产生不同的极性， 结果两片不同极性的簧片将互相吸引并闭合。

依此技术可做成非常小尺寸体积的切换组件，并且切换速度非常快速、且具有非常优异的信赖性。永久磁铁的方位和方向确定何时以及多少次开关打开和关闭。

干簧管工作原理形如一个转换开关：当永久磁铁靠近干簧管或绕在干簧管上的线圈通电形成的磁场使簧片磁化时，簧片的触点部分就会被磁力吸引，当吸引力大于簧片的弹力时，常开接点就会吸合；当磁力减小到一定程度时，接点被簧片的弹力打开。

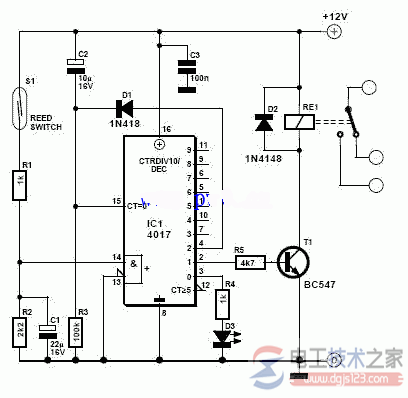

该干簧管传感器电路的工作原理：

当磁铁没有靠近干簧管时，CD4017的输出端0为高电平，LED指示灯亮，表示准备工作，输出端1为低电平，三极管不导通，继电器不吸合。

一旦磁铁靠近干簧管时，CD4017的14脚输入一个高电平，(电工技术之家 www.dgjs123.com)输出端0为低电平，1为高电平，LED灭，继电器吸合。只有将磁铁拿开，再次靠近干簧管，继电器才会断开。

这个电路可以用在洗手间的门上，当人打开门进入洗手间时，磁铁接触到了干簧管，继电器吸合，灯亮。

当人从洗手间里出来时，磁铁再次靠近干簧管，继电器断开，灯灭。
