继电器的集成IC驱动方式

在继电器的驱动方式中，用集成IC驱动方式来驱动继电器，是一种较为常用的方式，驱动多个继电器可以用集成的专门驱动芯片，这种集成电路驱动IC在市场上较多见，今天就让我们一起来学习下。

一、继电器的集成IC驱动方式

在一般的集成电路中，元器件不宜过多，对继电器中更是如此。

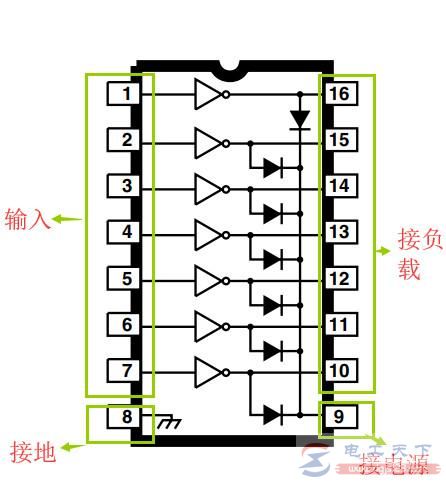

驱动多个继电器可以用集成的专门驱动芯片，这种集成电路驱动IC在市场上有很多，以常见的ULN2003驱动为例，这是一种驱动电流很大的阵列芯片，有7路脉冲输出端，这种集成电路可以驱动7个继电器，每个信号输出端与输入端口对应。

如下图：

每个输出端反向并联一个续流二极管，不需要再加外加电路。

二、集成IC驱动的工作过程

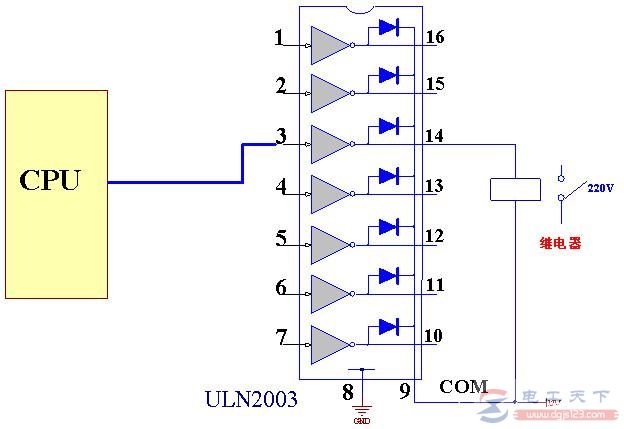

1、CPU输出高电平时，ULN2003的3号引脚输出低电平，继电器线圈两端12V通电，继电器触点吸合；

2、CPU输出低电平时，ULN2003的3号引脚输出高电平，继电器线圈两端12V断电，继电器触点释放。

以上就是继电器的集成IC驱动方式的相关知识，希望对大家有所帮助。
