继电器驱动电路原理与注意事项详解

继电器驱动电流一般需要20-40mA或更大一些，线圈电阻一般为100-200欧姆，所以需要加驱动电路，以下是继电器驱动的电路工作原理，以及相关的注意事项，供大家学习参考。

继电器驱动电路

1、晶体管用来驱动继电器，必须将晶体管的发射极接地。

电路如下：

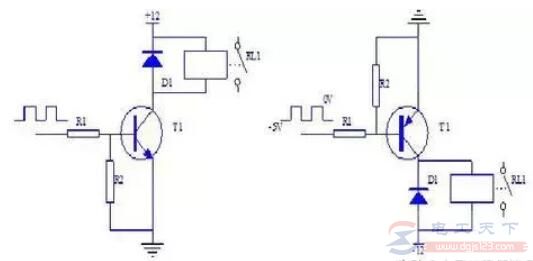

NPN晶体管 PNP晶体管

NPN晶体管驱动时：当晶体管T1基极被输入高电平时，晶体管饱和导通，集电极变为低电平，所以继电器线圈通电，触点RL1吸合。

当晶体管T1基极被输入低电平时，晶体管截止，继电器线圈断电，触点RL1断开。PNP晶体管驱动电路目前没有采用，这里不做介绍。

电路中各元器件的作用：

晶体管T1可视为控制开关，一般选取VCBO≈VCEO≥24V，放大倍数β一般选择在120～240之间。电阻R1主要起限流作用，降低晶体管T1功耗，阻值为2 KΩ。电阻R2使晶体管T1可靠截止，阻值为5.1KΩ。二极管D1反向续流，抑制浪涌，一般选1N4148即可。

2、集成电路2003驱动继电器

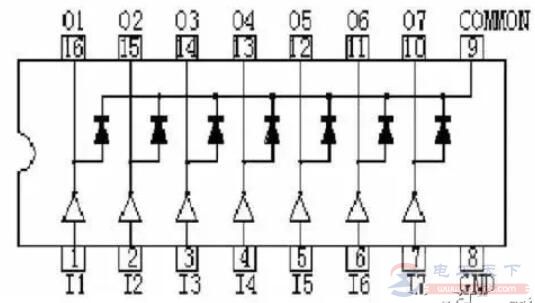

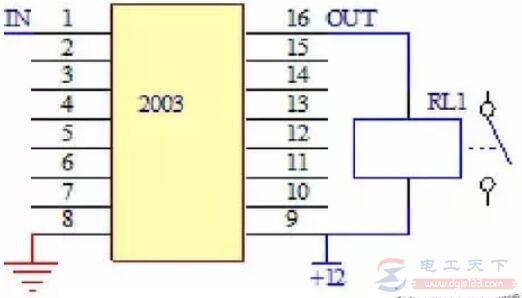

左图1～7是信号输入（IN），10～16是输出信号（OUT），8和9是集成电路电源。右图是集成块内部原理图。

1）工作原理

根据集成电路驱动器2003的输入输出特性，有人将其简称为“驱动器”、“反向器”和“放大器”等，常用型号为：TD62003AP。当2003输入端为高电平时，对应的输出口输出低电平，继电器线圈通电，继电器触点吸合；当2003输入端为低电平时，继电器线圈断电，继电器触点断开；在2003内部已集成起反向续流作用的二极管，因此可直接用它驱动继电器。

2）检修

判断2003好坏的方法非常简单，用万用表直流档分别测量其输入和输出端电压，如果输入端1～7是低电平（0V），输出端10～16必然是高电平（12V）；反之，如果输入端1～7是高电平（5V），输出端10～16必然是低电平（0V）；否则，驱动器已坏。

测试条件：1.待机；2.开机。

测试方法：将万用表调至20V直流档，负表笔接电控板地线（7812稳压块散热片），正表笔分别轻触2003各脚。
