电磁式接触器的结构组成，电磁式接触器的工作原理

电磁式接触器的结构组成，分类电磁机构、触头系统、灭弧装置、其他辅助部件，以及电磁式接触器的工作原理，通过常开触头与常闭触头的交替工作来控制电路。

电磁式接触器的结构组成

交流接触器由以下4部分组成。

1、电磁机构

电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力，带动触头动作。

2、触头系统

包括主触头和辅助触头。主触头用于接通或断开主电路，通常为 3 对常开触头。辅助触头用于控制电路，起控制其他元件接通或分断及电气联锁作用，故又称联锁触头，一般有多对常开、常闭触头。

3、灭弧装置

容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用窄缝灭弧及栅片灭弧。

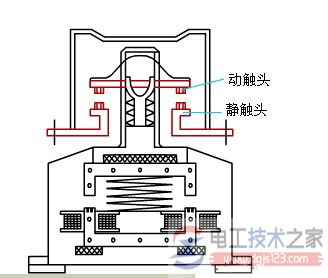

如下图：

4、其他辅助部件

包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构、支架及外壳等。

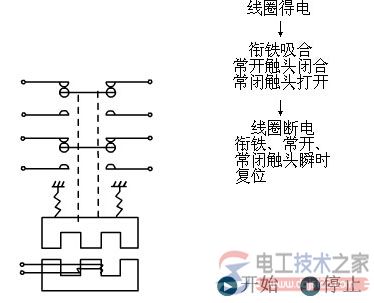

电磁式接触器的工作原理

当线圈得电后，在铁心中产生磁通及电磁吸力，衔铁在电磁吸力的作用下吸向铁心，同时带动动触头移动，使常闭触头打开，常开触头闭合。

当线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触头机构复位，断开电路或解除互锁。
