三相四线电表中有功与无功电表的接线方式

作者:老电工时间:2020-07-30 10:19:10

有关三相四线电表的接线方式,三相四线电表有无功与有功电表之分,在接线操作时所用的接线方法有所差别,一 起来看下。

三相四线电表的接线方式

1、有功电表

有功电表是一种通过将有功功率对时间积分的方式测量有功电能的仪表。

有功就是正常消耗的电能,包括机械动力,光能,热能等家用消耗。

2、无功电表

建立磁场和电场所需的电能都是无功电能,而记录这种电能的电表称为无功电表。

无功就是指不对外做功,只是转换为其他一些能量,测的电源能量交换的瞬时值,不耗能量。

只有大的用电单位才会安装无功电表。

三相四线电表中有功与无功电表的接线方式

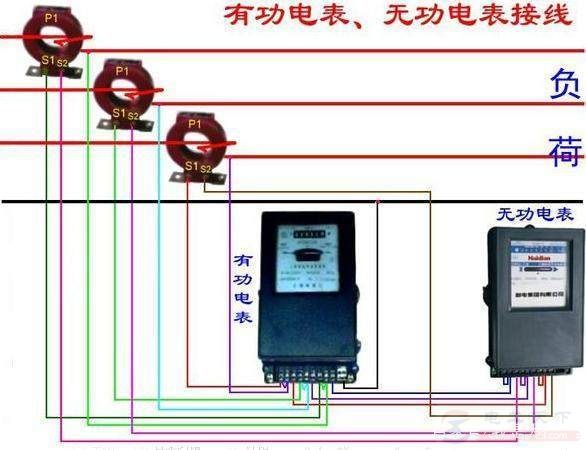

图1:有功电表和无功电表的接线

接线要点:三相四线有功和无功电表的电压线圈分别并联在ABC相线上,两块电表接零端接零线要可靠。

有功和无功电表的电流线圈串联后接到相应的ABC三相互感器次级L2,3个电流互感器的一端必须接地。按方向将电源母线穿过互感器

有功电表与无功电表的区别

1、记录的数据的性质不同

(1)有功电表记录的是有功电量,是收电费的基本数据。

(2)无功电表记录的是无功电量,是考核设备的功率因数的。

2、功率计算方法不同

(10)交流电在加载感性或容性负载时,电压和电流之间存在相位差,这个相位差的余弦乘上电压电流算作有功功率,有功电能表计量用功部分电量。

(2)相位差的正弦乘上电压电流算作无功功率,无功电能表计量无功电量。

以上就是三相四线电表中有功电表与无功电表的接线方法,希望对大家有所帮助。
