微型断路器型号上P的含义是什么

作者:老电工时间:2020-04-21 09:36:33

微型断路器是一种终端保护设备,分为单极1P、二极2P、三极3P、四极4P等四种,这里说一说微型断路器型号上P的含义,这个P代表什么意思,一起来了解下。

微型断路器型号上P的含义

单极1P、二极2P、三极3P、四极4P有什么区别,各代表什么作用,微型断路器上面1P、2P等后面的P是什么意思?

P代表的意思是:极,为电源接入线的相数。

极数越多占据的空间位置越大,一般情况下1P断路器宽度18mm,那么2P就是2*18=36mm了,尺寸如图1. P代表的是极,就是代表接线的根数,1P上端口只能接一根线,1P N和2P能接两根线,以此类推。

微型断路器型号上P的含义是什么

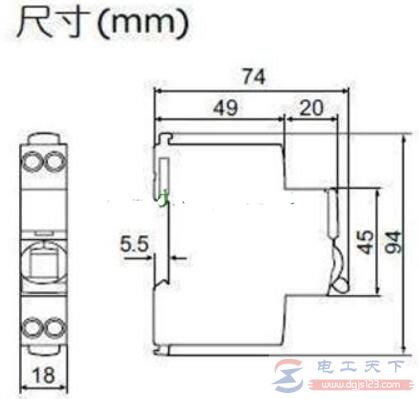

图1,1P尺寸

微型断路器的工作原理:

微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成,如图2。

其主触点是靠手动操作或电动合闸的,主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。

当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作。

当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由脱扣机构动作。

微型断路器型号上P的含义是什么

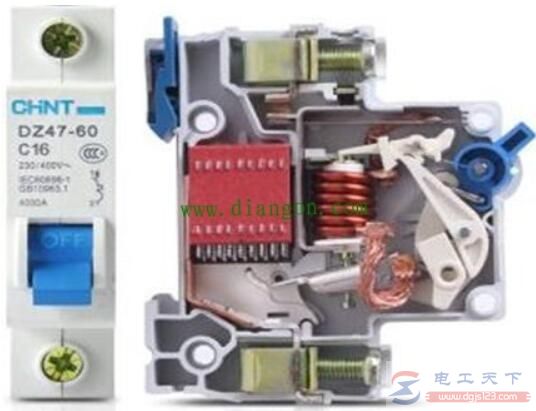

图2,1P断路器内部结构

1P断路器、1P N和2P断路器、3P断路器的区别:

1P断路器:只能接一根线,一般是火线,那么另外一根线零线只能从零线端子排引出。

1P断路器只接上了火线,因此只能够对火线进行检测。1P N和2P断路器:由于这两个断路器都可以接两根线,1P N断路器和2P断路器则可以同时控制零线和火线,让零火线的通断保持同步。但是,1P N断路器,虽然同时接入了零火线,但是依旧只能够对火线进行检测,保护效果与1P断路器相同。

2P断路器则可以同时对两根线进行检测,同时保护两根线。

3P断路器:3P断路器用于纯三相电路,其原理与2P断路器相同。

注意事项:

1.总开关一定要选用2P的空气开关

2.照明回路的开关,建议选用1P N的空气开关;

3.其余所有插座的回路开关,建议选用2P的带漏电保护功能的漏电保护器,最次也要选用1P带漏电保护功能的漏电保护器。

以上就是微型断路器型号上P的含义的相关解释,希望对大家有所帮助。
