低压断路器常见型号及断路器型号意义,国产断路器名称的第一部分字母D表示低压,第二部分字母Z表示塑壳式,W表示框架式,第三部分表示设计序号,第四部分表示壳架的电流值,最后部分是整定的额定电流

低压断路器型号及含义

低压断路器是电工最常见的开关设备,结构种类很多,按结构分可分为塑壳式和框架式。国产断路器名称的第一部分字母D表示低压,第二部分字母Z表示塑壳式,W表示框架式。第三部分表示设计序号。第四部分表示壳架的电流值。最后部分是整定的额定电流。

常见的断路器:

常见的断路器

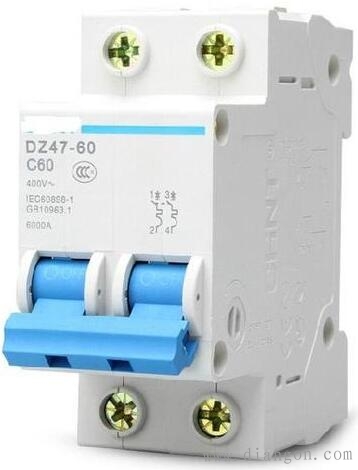

DZ47小型断路器又称空气开关,具有过载与短路双重保护的限流型高分断小型断路器,作为线路过载和短路保护之用,导轨安装使用方便。

常见的断路器

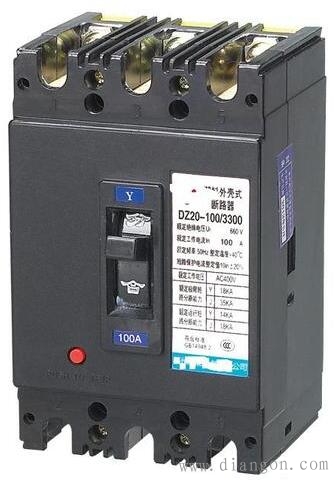

DZ20

Z20塑壳断路器一般作为配电用,额定电流225A及以下和400Y型的断路器亦可作为保护电动机用。在正常情况下,断路器可分别作为线路不频繁开关之用。

常见的断路器

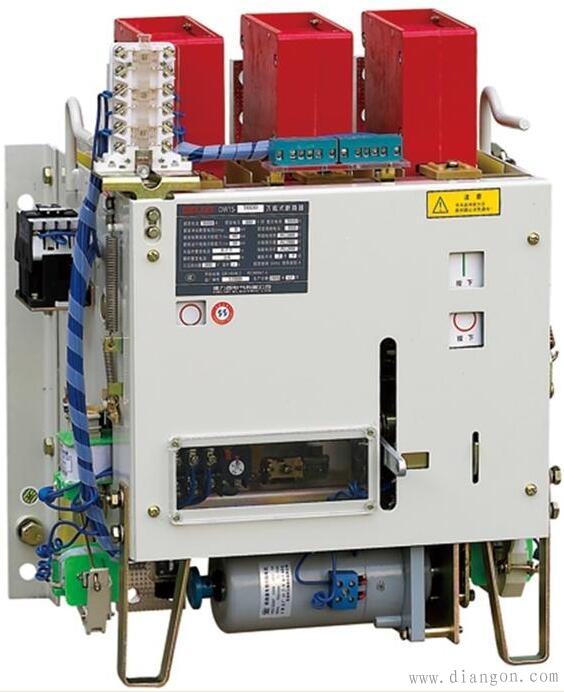

DW15万能式断路器,具有过载、欠电压、短路保护。壳架等级额定电流630A及以下的断路器也能作电动机的过载、欠电压和短路保护。老型号,十几年来,国内依然有在使用在,不发达地区使用还十分普遍。

常见的断路器

DW45:DW45智能型万能式断路器一般安装在低压配电柜中作主开关起总保护作用,额定电流630A~6300A,额定电流整定方便。具有过载、欠电压、短路、单相接地等保护功能。

现在好像国家对通用型号不作规范备案,每个厂家的型号命名不一样,有时东西是相同的。

常见的断路器
