电阻并联电路的开路故障与短路故障怎么检查?

作者:老电工时间:2019-06-28 15:50:17

有关电阻中并联电路的开路故障与短路故障的检查方法,电阻并联电路的开路故障和短路故障检查方法,电阻并联电路的开路故障和短路故障检查方法。

电阻并联电路的开路故障和短路故障检查方法

电阻并联电路的开路故障和短路故障检查方法与电阻串联电路不同,这是因为并联电路和串联电路的结构不同,这里就来介绍电阻并联电路的开路故障和短路故障检查方法

1、开路故障检查方法

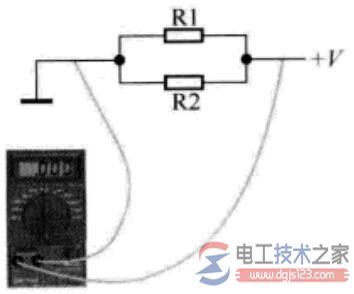

图一是电阻并联电路故障检查示意图。电路断电情况下,用万用表电阻测量并联电路的总电阻(两根表棒分别接电路地线和电源+V),正常情况下测量的总阻值应该小于R1和小于R2。

电阻并联电路故障检查
图一 电阻并联电路故障检查示意图

如果检测的阻值大于R1和R2中的任何一个,说明电路中的R1或R2开路,具体是哪只电阻开路要具体分析,或改用测量每只电阻支路电路的方法来确定。

2、短路故障检查方法

入托测量的总电阻为零,说明这一并联电路存在短路故障,短路的具体部位和性质不能确定,需要进一步检查。

已经能够确定这一并联电路存在短路故障,这对故障检修来说意义非常重要,它确定了故障电路的范围,同时明确了进一步检查的方向。
