电阻在并联电路中的开路特征要点分析

作者:老电工时间:2019-06-28 15:48:49

有关电阻在并联电路中的开路特征,电阻在并联电路中的开路的表现形式有哪几种,并联电路中电阻开路后,电路会发生哪些变化,一起来了解下。

电阻在并联电路中的开路特征

之前介绍了电阻并联电路中的短路特征,说到短路,当之还会有开路,本节就为大家介绍电阻在并联电路中的开路特征

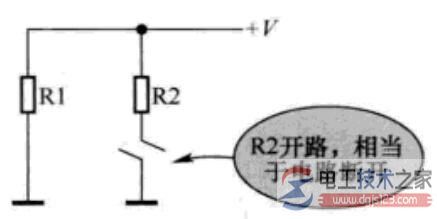

图一是并联电路中电阻R2开路后的示意图。

电路中,电阻R1与R2构成并联电路,但是R2开路了,这样电路中就只有电阻R1。

并联电路中开路特征
图一 并联电路中开路特征示意图

电阻R2的开路几种表示形式:

1、电阻两根引脚之间的电阻体某处开裂;

2、电阻的一根引脚断路了;

3、电阻两根引脚所在的铜箔电路某一处开裂,这可视作电阻开路。

这一并联电路中的R2开路后,电路会发生如下变化。

1)这一并联电路的总电阻增大,原先总电阻为R1与R2的并联值,现在为R1的阻值,R1的阻值大于R1与R2的并联值。

2)对于直流工作电压+V而言,电阻R1和R2是这一直流工作电压的负载。

当负载电阻比较大时,流过负载电阻的电流就比较小,也就是要求电源+V流出的电流比较小,通常将这一状态称为电源的负载比较轻。

当负载电阻比较小时,流过负载电阻的电流就比较大,也就是要求电源+V流出的电流比较大,通常将电路的这一状态称为电源的负载比较重。当并联电路中的某只电阻开路后,电路的总电流下降,说明电源的负载轻了。

3)电阻R2支路中的电流为零,电阻R1支路中的电流大小不变。并联电路的总电流减小,因为R2支路中的电流为零。R2支路开路后,这一并联电路的总电流不是为零,只是减小,这一点与串联电路不同。
