电阻并联电路中的短路特征要点分析

作者:老电工时间:2019-06-28 14:36:36

有关电阻在并联电路中的短路特征,并联电路中一个电阻被短路,另一个电阻同样知路,并联电路中短路特征示意图,并联电路中的短路表现特征,供大家学习参考。

电阻并联电路中的短路特征

之前介绍了串联电路中的短路特征,说到串联,不得不说并联,本节就为大家介绍电阻并联电路中的短路特征

电路中,电阻R1与R2构成并联电路,但是R2被短路了,这样电路中的电阻R1也同样被短路。这一并联电路中的R2短路后,电路会发生如图一所示变化。

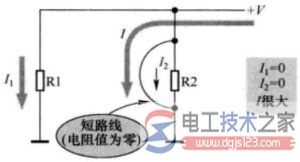

并联电路中电阻R2被一根导线短路后的示意图。

并联电路中短路特征
图一 并联电路中短路特征示意图

提示:

并联电路中,起主要作用的是阻值小的电阻,这是并联电路的一个重要特性。
电阻R2被短路后,这条短路线就相当于一个电阻为零的“电阻器”并联在电阻R1和R2上,相当于是3只电阻的并联电路。

在电阻R2短路后,流过电阻R2的电流I2为零,因为电流从电阻值很小的短路线流过,而不从电阻值比较大的R2流过。同理,电阻R1中的电流I1中的电流I1也为零。

由此可见,在并联电路出现短路现象后,原来电路中的电阻R1、R2中均没有电流流过,这种情况的短路对电阻R1和R2没有危害,电流都几种流过短路线,这是电路短路的一个特征。

根据欧姆定律公式I=U/R可知,由于短路线电阻几乎为零,这样从公式可知,此时电路过短路线的电路理论上无穷大。

实际电路中,由于电源+V的内阻影响,电流不会为无穷大,但绝对是很大的,而这一电流就是电源+V所流出的电流,显然这时对电源+V而言是重载,将有烧坏的电源+V的危险。

提示:

以上介绍的R2短路是指R2两根引脚之间被另一根导线短路,在自燃发生的短路中情况并非如此,而是电阻本身内部发生了短路,这时就会有很大的电流流过短路电阻,将这一电阻烧坏。

显然,这种元器件本身短路与元器件引脚之间被导线短路是不同的。

但是,对电源而言,这两种短路对电源的危害是一样的。
