有关电压分压电路故障的检查方法,电压分压电路出现故障怎么办,电阻分压电路故障检测方法示意图,以及电压分压电路故障检查结果分析,供大家学习参考。
分压电路中,如果输入电压是直流电压,输出电压便为直流电压;如果输入电压时交流电压,输出电压便为交流电压。
如果输入电压是直流电压和交流电压的混合电压,则输出电压便为直流电压和交流电压的混合电压。
一、电压分压电路故障检查方法:

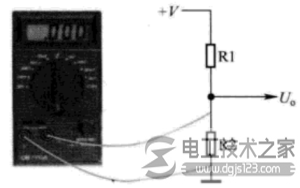

图一是电阻分压电路故障检查方法示意图。
电路中,+V是直流电压,所以R1和R2构成直流电压分压电路。
采用万用表直流电压档,两根表棒接在电阻R2两端。
如果R1和R2接在交流电路中,只要改用毫伏表或数字式万用表的交流电压档即可。
图一 电阻分压电路故障检测方法示意图
二、测量结果分析:
1、若测量的电压部位0V,且小于直流电压+V,这时基本可以说明电阻分压电路工作。
2、若测量的电压为0V,在直流电压+V正常时,说明R1开路或是R2短路。
3、若测量的电压为+V,说明R2开路,或是R1短路。
