电阻分压电路图解

有关电阻分压电路的图示说明，电阻分压电路是什么样的，直流分压电路与交流信号分压电路的图文解析，这里电工小编为大家重点介绍这二种电路的工作原理。

直流分压电路和交流分压电路

一、直流分压电路解析

图一 发射极电流电压供给电路

如图一所示是三极管的发射极直流电压供给电路，由R1和R2构成的直流分压电路为三极管VT1发射极提供直流工作电压。

在一些三极管电路中，需要给三极管发射极一个合适的直流工作电压，这时可以采用这种电阻分压电路。

电路中，+V是电路中直流工作电压，它比较大，直接加到三极管VT1发射极太高了，这时可以用R1和R2对+V电压进行分压，这一分压电路输出的直流电压直接到VT1管发射极上。

通过电路设计，合理选取电路R1和R2的阻值，便能得到VT1管发射极所需要的直流工作电压。

在这个电路分析中，注意，电阻R1和R2分压电路的画法与前面的分压电路由所不同，但电路的实质是一样的，整机电路图中像这种画法上的不同有许许多多，识图时要引起高度重视。

二、交流信号分压电路解析

如图二所示是不同电平信，号输入插口电路，R1和R3构成交流信号分压衰减电路。

电路中，CK1是小信号输入插口，CK2是大信号输入插口。

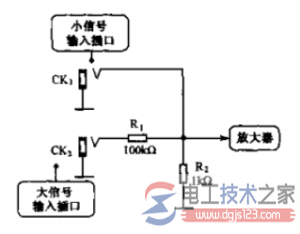

图二 不同电平信号输入插口电路

从插口CK1输入的低电平信号直接加到放大器的输入端，从高电平输入插口CK2输入的信号，有英语信号太大，不能直接加到放大器的输入端，否则将引起放大器的大信号堵塞，所以要在CK2电路中加入交流信号分压衰减电路。

从CK2输入的信号加到R1和R2构成的分压电路中，其输出信号加到放大器的输入端。

从电路中R1和R2的标称阻值可知，一只是100KΩ，一只是1KΩ，这一分压电路使输入信号衰减100倍，这样信号幅度大大减少，可以直接输入到放大器的输入端。
