电阻串联电路出现故障怎么办，电阻串联电路故障检查方法

有关电阻串联电路故障的检查方法，电阻串联电路出现故障怎么办，检查电子电路故障要抓住电路中的关键电路，参考电阻串联电路故障检查示意图，遇到故障有办法。

电阻串联电路故障检查方法

当电阻串联电路中发生故障时，应该怎么来检查？

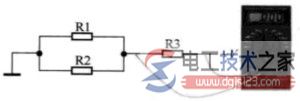

图一，电阻串联电路故障检查示意图。

检查电子电路故障要抓住电路中的关键电路，在电阻串联电路中，串联电阻R3是电路中的关键，因为R3开路将造成整个电阻串并联电路中没有电流，所以重点测量串联电阻R3。

图一 电阻串并联电路故障检查示意图

检测与测量方法

1、若测量R3上的电压为0V，在直流电压+V正常的情况下，说明这一点组串并联电路中没有电流流过。电路中村子开路故障。

2、若测量R3上电压正常，说明这个电阻串联并联电路正常。

3、若测量R3上电压比正常值大，说明流过电阻串并联电路的电流增大，原因是R1或R2存在短路故障，或是R1、R2中有一只电阻阻值减小。

4、若测量R3上电压比正常值小，说明R1或R2中有一只电阻开路。
