电阻串联并联电路的电流及电压特性

之前介绍了“电阻串并联电路总电阻特性”,本节为大家带来电阻在串联并联电路的电流及电压特性的介绍。

1、电阻串联与并联电路电流特性

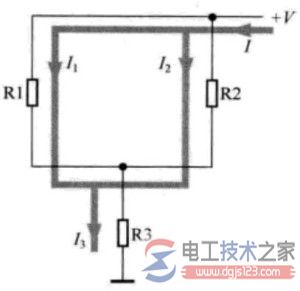

图一是电阻串联电路中电流示意图,电路中的总电流为I,通过电阻R1的电流为I1,流过电阻R2的电流为I2,流过电阻R3的电流为I3,电路中的总电流I分别为电阻R1和R2,再通过电阻R3流到地端。

电阻串并联电路中电流1

图一 电阻串并联电路中电流示意图

电路中,总电流I=I1+I2=I3。

2、电阻串并联电路电压特性

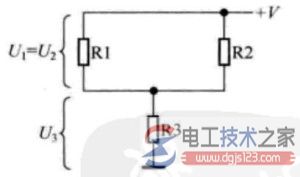

图二所示电路中电阻R1和R2上的电压U1、U2相等,电阻R3上的电压为U3,R1上电压与R3上电压之和等于+V。

电阻串并联电路电压特性

图二 电压示意图

在电路分析中会出现这样一个问题,即当电路中的电阻R1开路后,电阻R3上的电压时增大还是减小。分析这一问题的关键是看电阻R1开路后,流过电阻R3的电流是增大还是减小,因为电阻两端的电压等于流过电阻的电流乘以电阻值,R3电阻值再R1开路前与开路之后是不变的。

由于流过电阻R3的电流时这一电路中的总电流,而在电压+V变时,(电路中的+V不会改变),电路的总电阻大小决定了电路中的电流大小,这样,这一问题的分析就变成了R1开路前后这一串联并联电路总电阻的变化。

电阻R1开路前,R1与R2是并联的,并联电路使总电阻减小,这样在R1开路后只有电阻R2,与原来的R1和R2并联值相比,电阻值增大。由此可知,在R1开路后这一串并联电路的总电阻是增大了,所以这一串并联电路的总电流时减小了,流过电阻R3的电流减小,在R3上的电压减小。

小结:

分析电阻R1开路后电阻R3上的电压时增大还是减小时,对电路的分析是一步步进行的,在整个分析过程中,这用了前面所讲的各种电路特性,电路分析就是一种将各种各样的电路特性综合起来运用的过程。
