电阻串并联电路中总电阻特性有哪些

作者:老电工时间:2019-06-28 15:48:35

有关电阻串并联电路中的总电阻特性,串并联电路具有串联电路和并联电路的一些共同特性,电路的总电阻等于各并联电阻的并联值与其他串联电阻之和。

电阻串并联电路总电阻特性

串并联电路具有串联电路和并联电路的一些共同特性。

在电阻串并联电路中,电路的总电阻等于各并联电阻的并联值与其他串联电阻之和,即电路中的R1与R2并联后,再与电阻R3串联,图1是等效过程示意图。

电阻串并联电路总电阻等效特性

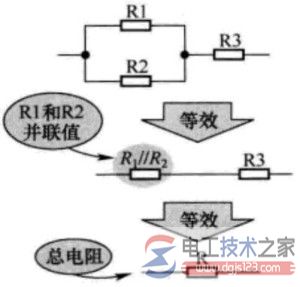

图1 等效过程示意图

电阻串并联电路总电阻的计算方法

计算串并联电路的总电阻时,先计算所有并联电阻的并联阻值,然后进行串联计算。

注意,在电路分析中,一般不必进行阻值的计算。
