电阻串联电路故障检修的二种方法

作者:老电工时间:2019-06-28 14:49:06

有关电阻串联电路故障检修的二种方法,电阻串联电路的故障检修方法很多,这里重点介绍:开路故障检查方法、短路故障检查方法,供大家参考。

电阻串联电路故障检修方法

检查串联电路中的故障,有多种方法可以参考,比如可用万用表电阻挡测量电路中各电阻的阻值等。在串联电路的故障检修中,一定要根据故障现象和具体电路情况,灵活选择检查方法。

1)开路故障检查方法。

图一,两只电阻串联电路。

如果这一电路工作在直流电路中,用万用表直流电压挡测量R1两端的电压(两支表棒分别接在R1两根引脚上),便能知道电路是否存在开路故障。

检查电阻串联电路故障

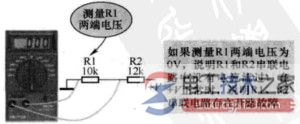

图一 检查电阻串联电路故障示意图

如果这一电阻串联电路是工作在交流电路中的,那么将万用表改成毫伏表的交流挡测量R1两端的交流电压。

使用数字式万用表的交流电压也能进行交流电路中的交流电压测量。

如果流过R1和R2的电流时交流电流,是不能万用表的直流电压档测量的,用指针式万用表的交流电压电压挡也不能测50Hz之外的交流电压,因为指针式万用表的交流电压挡是专门针对50Hz甲流点设计的。

2)短路故障检查方法

理论上讲,检查电阻串联电路的短路故障也可以用上述测量R1两端电压的方法,如果R1两端的电压比正常值高,在电压+V没有增大时可以说明电阻串联电路中存在短路故障,因为只有串联电路中存在短路才会使电路中电流增大,使R1两端的电压增大。

但是,上述串联电路短路故障检测存在一个问题,就是必须要知道R1两端正常电压是多少,否则无法判断电路中的电流是不是增大了。

不得不承认,这一检查方法还存在着不足之处。

因此,检查电阻短路故障最好的方法是测量电阻的阻值,如果阻值为零,说明已短路,否则也排除了该电阻短路的可能性。
