有关555定时器的知识,介绍了555定时器实现单稳类电路的几种工作方式,共有三种,第一种是人工启动单稳,第二种是脉冲启动型单稳,第三种是压控振荡器单稳电路,一起来看下。

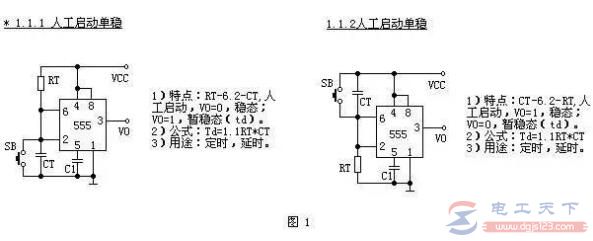

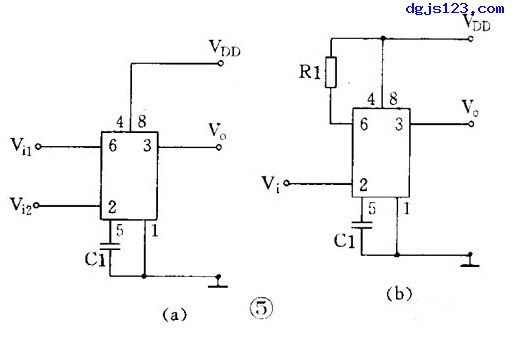

第1种:人工启动单稳
因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1 和1.1.2为代号。其输入端的形式,即电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。

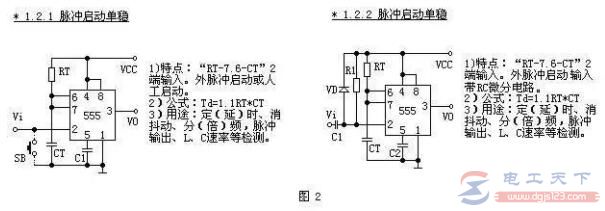

第2种:脉冲启动型单稳
分为2个不同的单元。输入特点都是“RT-7.6-CT”,都是从2端输入。1.2.1电路的2端不带任何元件,具有最简单的形式;1.2.2电路则带有一个RC微分电路。

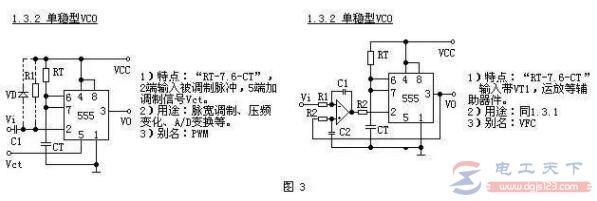

第3种:压控振荡器
单稳型压控振荡器电路有很多,都比较复杂。为简单起见,只把它分为2个不同单元。不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。
下图中列出了2个常用电路:
