单相整流电路的分类组成_单相整流电路的工作原理

作者:老电工时间:2020-01-12 08:13:41

有关单相整流电路的分类,结构组成及工作原理,半波整流电路基本参数的含义及其计算,全波桥式整流电路的组成及工作原理等,一起来了解下。

单相整流电路

整流电路是将交流电转为具有直流电成分的脉动直流电。

1、半波整流电路的组成及工作原理

1) 半波整流电路如图1。

单相整流电路

图1 半波整流电路

2) 工作原理分析:u2正半周,二极管D导通,产生电流从A点流出,经过二极管D和负载电阻RL流入B点,uo=u2;u2负半周,二极管D截止,无电流产生,uo=0。

2、半波整流电路基本参数

1)输出电压平均值UO(AV):负载电阻上电压的平均值

单相整流电路

2)输出电流平均值IO(AV):流过负载电阻上电压的平均值

单相整流电路

3)脉动系数S:最低次谐波的幅值与输出电压平均值之比

单相整流电路

4)二极管的平均电流ID(AV):等于负载电流的平均值IO(AV)

单相整流电路

5)二极管所承受的最大反向电压URMAX: 单相整流电路

3、全波桥式整流电路的组成及工作原理

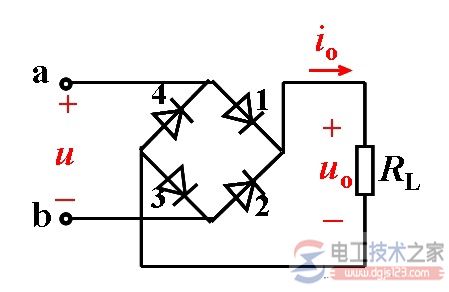

1)全波桥式整流电路如图2。

单相整流电路

图2 全波整流电路

2)工作原理分析:u2正半周,二极管D1、D3导通,D2、D4截止,产生电流从A点流出,经D1、RL、D3流入B点,uo=u2;u2负半周,二极管D2、D4导通,D1、D3截止,产生电流从B点流出,经D2、RL、D4流入A点,uo=-u2。

4、全波桥式整流电路参数计算

1)输出电压平均值UO(AV):

单相整流电路

2)输出电流平均值IO(AV):

单相整流电路

3)脉动系数S:

单相整流电路

4)二极管的平均电流ID(AV):等于负载电流的平均值IO(AV)一半

单相整流电路
