一例高压整流滤波电路图

作者:老电工时间:2021-07-30 10:06:40

高压整流滤波电路图

很多开关电源直接用四个整流二极管或整流桥对220V交流电压桥式整流及电容滤波后,会产生一个直流高压供后级电路使用,电路图如下:

一例高压整流滤波电路图

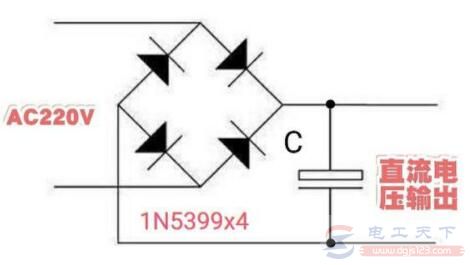

图1:简单的高压整流滤波电路

220V交流电压经四个整流二极管桥式整流及电容C滤波后,在C的两端产生一个约311V的直流电压(这里不考虑后级电路)。

该滤波电容一般采用电解电容,耐压值不低于400V。当该电容容量足够大时,其两端电压较稳定,纹波也较小,可用万用表直流电压档测量C两端的电压,在空载时可接近311V。

一例高压整流滤波电路图

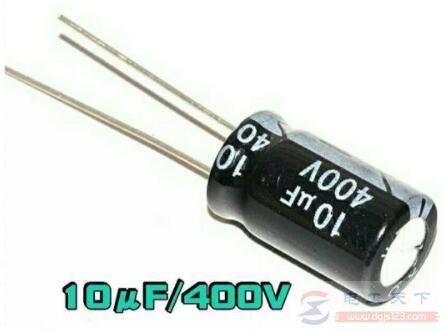

图2:10μF/400V的电解电容

用万用表直流电压档测量C两端的电压不到300V,而用万用表的交流电压档测量,竟然能达到300V,说明这个滤波电容两端的直流电压中混有较多的交流成分,否则用万用表交流电压档测量直流电压,万用表显示的读数很小甚至接近于0V。万用表交流电压档的输入端一般都带有输入耦合电容,直流电无法通过该耦合电容。

出现上述问题,可能是滤波电容内部电解质干涸导致容量变小,从而使滤波效果变差,在滤波电容两端便会有较大的纹波成分。

解决办法:拆下这个滤波电容,用数字万用表的电容档测量其容量,检查是否显著小于其标称容量。另外,四个整流二极管中的某个二极管损坏,也可能导致输出纹波增大。
