一文看懂调光电路分类与调光电路图

调光电路及调光电路图

调光电路是调节LED或者灯泡的亮度，有多种方法可实现调光，有模拟调光、有定时器调光、PWM脉冲宽度调光、可控硅调光等，以下是两种常用的调光电路。

一、PWM调光电路

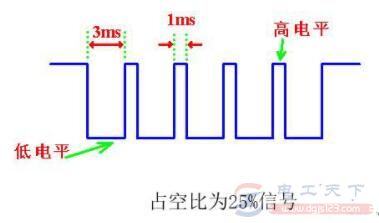

利用PWM信号调光实现真正的无级调光，可以细分化，对亮度进行精准调光，实现PWM信号输出的有ＭＣＵ、ＤＳＰ、ＣＰＬＤ等器件。PWM是脉冲宽度调制，PWM调光原理：通过改变接通和断开 LED的时间比来调节发光亮度，流过LE D的平均电流与控制脉冲的占空比成线性比例关系，占空比大一点亮度就高一点。

二、可控硅调光电路

可控硅是一种交流负载经常用到的器件，对于纯硬件调速调光电路经常用到，这种相对PWM来说灯光亮度不能准确的控制，一般是通过一个10K或者其他的 阻值的变阻器来控制亮度的大小。可控硅调光最早用于白炽灯调光这种调光主要优点是使用以及安装方便。可控硅导通角越大则LED的发光亮度越大，因此只要通过改变导通角即可改变输入电压的有效值，即可实现调光。

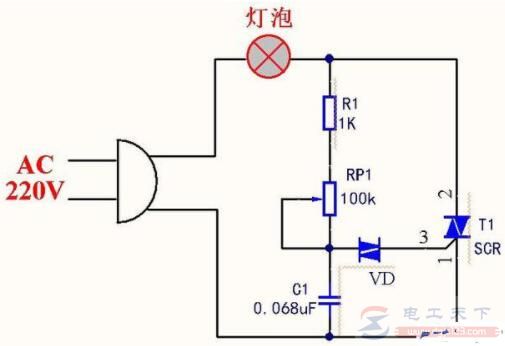

下图是可控硅调光电路，通过控制RP1阻值就可以调节灯泡亮度。

当220V市电加到AC两端时，通过改变电容C1上充电时间常数的方法可以达到改变导通角，从而达到改变灯泡平均电流，即改变灯泡亮度。

下图是某调光电路实物图，只要可控硅承受功率足够大，就能实现大功率输出。
