一例直流24V稳压电源电路图

作者:老电工时间:2021-07-30 10:07:56

直流24V稳压电源电路图

在24V/1.5A稳压电路中,一个直流24V稳压电源电路图,如下所示:

一例直流24V稳压电源电路图

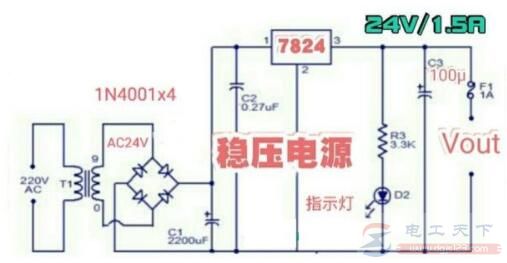

图1:直流24V稳压电源电路图

上图220V交流电经24V的电源变压器降压后变为24V交流电,该交流电经4个1N4001二极管桥式整流及电容C1滤波后,产生一个约28V的直流电压送至7824的输入端。

7824为三端固定稳压集成电路,其最高输入电压为35V,输出为固定的24V直流电压,输出电流最大为1.5A。

本稳压电路只要焊接无误,无需调试即可工作,电路中LED为电源指示灯。
