电机按钮互锁正反转控制的电路图分析

电机按钮互锁正反转控制的电路图，按钮互锁的正反转控制电路动作原理，保证正反转接触器KMI和KM2不会同时接通电源，又可不按停止按钮SB1而直接按反转按钮SB2进行反转启动。

电机按钮互锁正反转控制的电路图

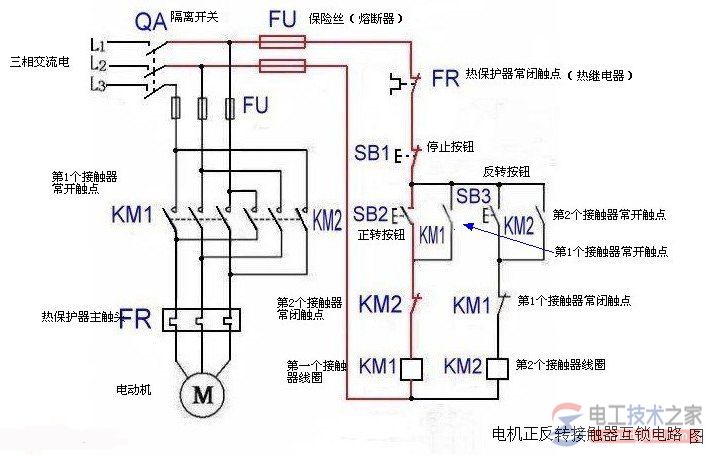

按钮互锁的正反转控制电路动作原理与接触器互锁的电击正反转控制电路原理基本相似，其控制电路如下图。

采用复合按钮，当按下反转按钮SB3时，使接在正转控制电路中的SB2常团触头先断开，正转接触器KM1线圈断电，KM1主触头断开，电动机M断电；接着反转按钮SB2的常开触头鬲合，使反转接触器KM2的线圈获电，KM2主触头闭合，电动机反转。

保证正反转接触器KMI和KM2不会同时接通电源，又可不按停止按钮SB1而直接按反转按钮SB2进行反转启动。

同理，由反转按钮转换成正转运行的情况，也只要直接按正转按钮即可。

这种电机正反转电路的优点是操作方便，缺点是容易产生短路故障。

如正转接触器主触头发生故障，熔焊分断不开时，若按反转按钮进行切换，则会产生短路故障，因此，单用按钮互锁的控制电路还不太安全可靠。
