异步电机的额定值与技术参数

作者:老电工时间:2019-12-09 12:26:26

有关异步电机的额定值与技术参数,这些数据包括额定功率、额定电压、额定电流、额定转速及产品型号等,掌握异步电机参数的重要数据。

异步电机的额定值参数

每台异步电机的铭牌上都有额定值和技术参数,主要包括:

1、额定功率PN

指电机额定运行时,电机输出的有功功率,其单位一般为kW。对电动机指轴端输出的机械功率;对发电机指发出的电功率。

2、额定电压UN

指电动机额定运行时绕组上的线电压,其单位为V。

3、额定频率f

我国电网频率为50Hz,故国内用的异步电机额定频率为50Hz。

4、额定电流IN

指电动机在额定电压、额定频率和额定功率 异步电机的额定值1 输出时,定子绕组的线电流。其单位为A。

三相异步发电机的额定功率为:异步电机的额定值2式中和分别为额定运行时的效率和功率因数。

5、额定转速nN

指电动机在额定电压、额定频率和额定功率输出时,转子的转速。其单位为r/min,这里r为转数。

此外,铭牌上还标出定子相数、定子接法、绝缘等级、额定运行时的功率因数、效率、温升和定额等。对绕线型转子还标明转子接法、转子电压(指定子施加额定电压、转子绕组开路时,滑环间的线电压)和额定运行时的转子电流等技术数据。

6、产品型号

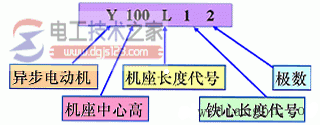

一般采用大写的汉语拼音字母和阿拉伯数字组成,如Y系列三相异步电机的型号意义表示如下:

异步电机的额定值3
