【图】星三角降压启动的主回路电路图说明

有关星三角降压启动的主回路电路图，星三角降压启动的主回路，主回路里大有学问，多大功率的电动机要用降压启动，一般电机的容量超过变压器容量的5-10%就要做降压启动。

星三角降压启动的主回路电路图

星三角降压启动的主回路，主回路里大有学问。

图：

上图电路是星三角降压启动的主回路。

多大功率的电动机要用降压启动？

有说7.5KW以上就要降压启动，也有说11KW的，还有说15KW的。

有的厂的55KW的电机还是直接启动。

其实，多大的电动机要用降压启动，这个并没有硬性的规定的，而是要看电机所在的母线系统能够承受多大的电流，还要根据变压器的容量，电机距变压器的距离，导线的截面，启动电流对电网的冲击等等因素都要考虑进去。

一般电机的容量超过变压器容量的5-10%就要做降压启动了，否则当大容量电动机启动时会产生非常大的电压降，会损坏其它用电设备。

图：

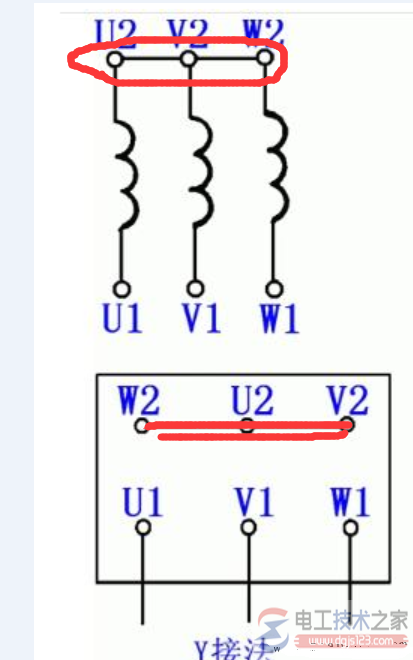

星接法就是把电动机的三个绕组的头或尾连到一起或说是短接，大家看图的上部就是把三个绕组的U2 V2 W2连到了一起。

下部的图就是在电机上连接线的方法了。

把三相绕组的头或尾连到了一起，再有绕组的电阻都很小，那样会不会短路了，能送上电吗？

不会的，电机三相绕组各一端联结为中性点(星形接法)，三相绕组的另一端接三相电源，尽管大功率电机每相绕组的线阻很小，但线圈的感抗就是负载，三相绕组阻抗平衡，各绕组通过电流在中性联结点的矢量和为零。

因此，中性联结点与各相线的电压均为220V(相电压)。这就是星接法。

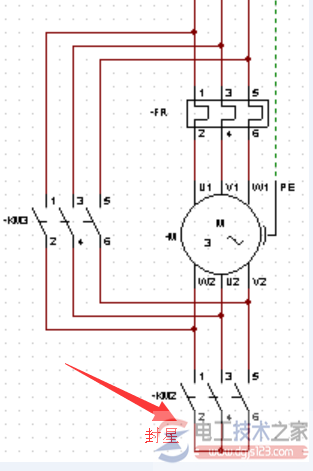

图3，

箭头所指的就是用来封星的接触器KM2。

角接法，角接法就是三相绕组的首尾相连，然后接到三相电源上。

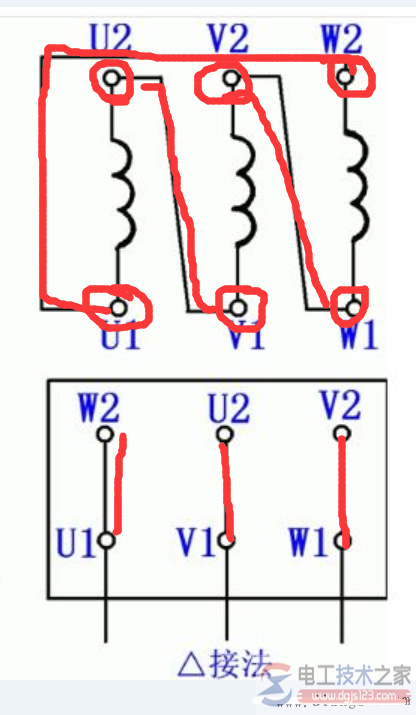

如下图：

三个绕组，分别是U1 U2一组，V1 v2一组，W1 W2一组。这是三个绕组。角形接法是把三个绕组首尾相连，所以就出现了我用红线画的图了。

U1 W2相连   V1 U2相连 W1 V2相连。这样就构成了三角形接法。

在看主回路的电路图的时候，电机上端是UVW，到下端就变成WUV了，这是不是倒相了。
