用继电器实现直流电机正反转的方法

作者:老电工时间:2022-03-24 08:45:14

有关继电器的使用方法,首先介绍了继电器的内部工作原理,然后介绍了两只继电器组成的正反转电路,以及用继电器实现直流电机正反转的具体方法,供大家学习参考。

继电器实现直流电机正反转

1、继电器内部原理

用继电器实现直流电机正反转的方法

线圈断电时公共与常闭连通(Normal Close),线圈通电时公共与常开连通(Normal Open)。

用继电器实现直流电机正反转的方法

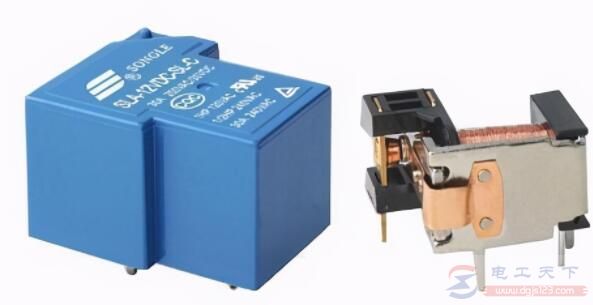

图2:一种继电器实物内部图

用继电器实现直流电机正反转的方法

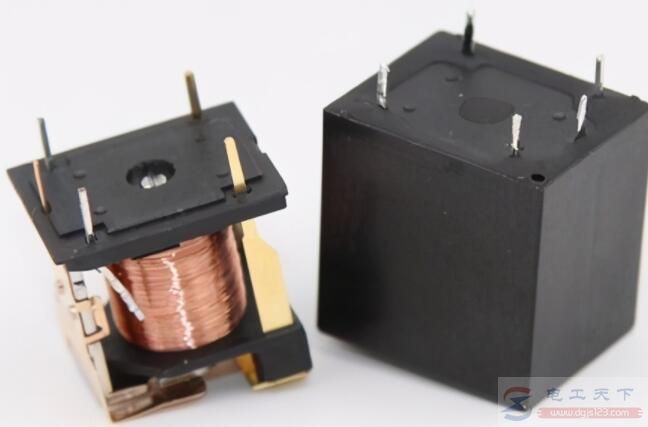

图3:另一种常用继电器内部图

2、电路原理

用继电器实现直流电机正反转的方法

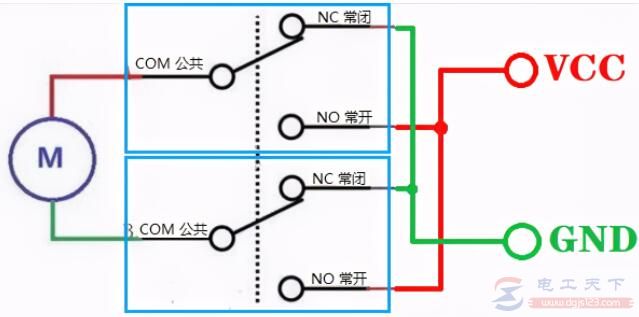

图4:两只继电器组成的正反转电路

3、电路分析

当直流电机两端加正向电压时电机正转,反之则反转,上图中GND VCC为直流电供电电源,在工业中一般是12V,24V或者48V等电压。原理图中由两只继电器组成正反转电路,每只继电器分别有以下3个接点引出:常开Normal Open、常闭Normal Close、公共COM,并没有画出线圈示意,但每组接点的动作分别受控于2组线圈。

1)当两组线圈断都断电时,公共(com)触点与常闭(normal close)连通,Normal Open(常开)触点与公共(com)触点没有连接,电路没有形成回路是断开的,这时的电机不会转动,即停止状态。

2)当第1组线圈通电而第2组线圈断电时,第1组继电器公共(com)触点与Normal Open(常开)触点连通,第2组继电器常闭(normal close)触点与公共(com)触点连接,这时的电流回路是:VCC从第一组继电器Normal Open(常开)触点流经第一组继电器公共(com)触点到达电机A端,再从电机B端经第二组继电器公共(com)触点流经第二组继电器常闭(normal close)触点,到达电源GND端,形成回路,电机电压为A+B-,电机转动,设为正转。

3)当第2组线圈通电而第1组线圈断电时,第1组继电器常闭(normal close)触点与公共(com)触点连接连通,第2组继电器Normal Open(常开)触点与公共(com)触点连接,这时的电流回路是:VCC从第二组继电器Normal Open(常开)触点流经第二组继电器公共(com)触点到达电机B端,再从电机A端经第一组继电器公共(com)触点流经第1组继电器常闭(normal close)触点,到达电源GND端,形成回路,此时电机电压为B+A-,电机转动,设为反转。

4)当两组线圈断都通电时,两组公共(com)触点都与Normal Open(常开)连通,电路不通,电机还是停转。
