电动机保护器接线图及注意事项

作者:老电工2020年05月02日 22:00

有关电动机保护器的接线图,电机保护器一般是由空开、温升继电器、缺相断路器等组成,接触器线圈和保护器线圈额定电压均是380伏。

电动机保护器的接线图

电机保护器一般由空开、温升继电器、缺相断路器等组成,以下是电动机保护器的接线图:

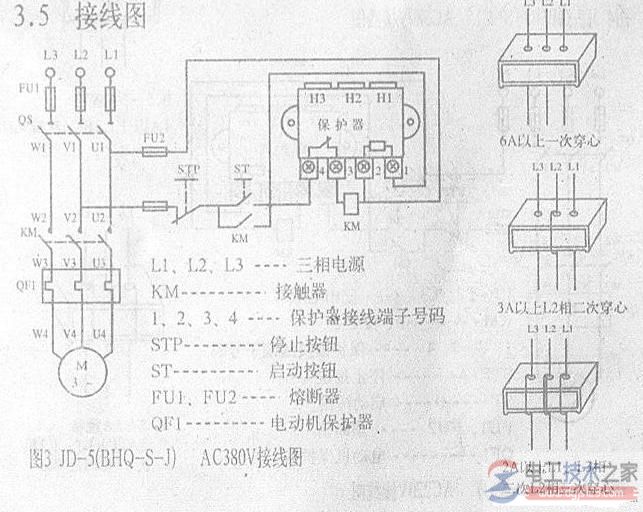

电动机保护器接线图1

电动机保护器接线图2

电动机保护器接线图3

这两张是接触器线圈和保护器线圈,额定电压均为380伏。

注意:实际使用中,接触器和保护器会有220伏的线圈接线。
