时间继电器控制的星三角降压启动电路图

星三角降压启动电路图

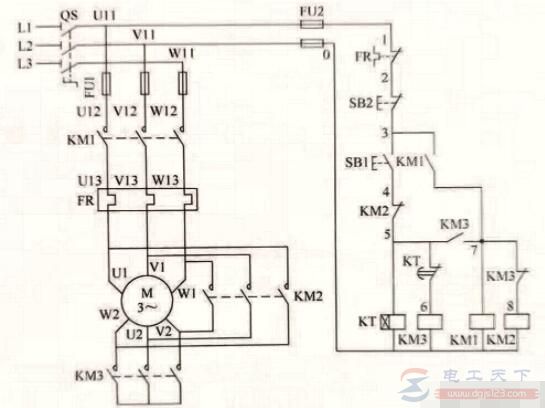

如下图：

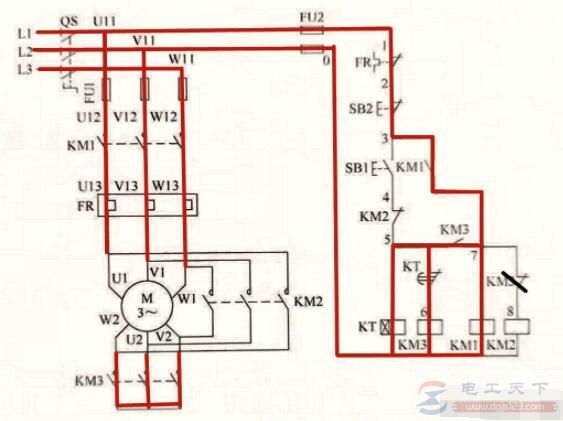

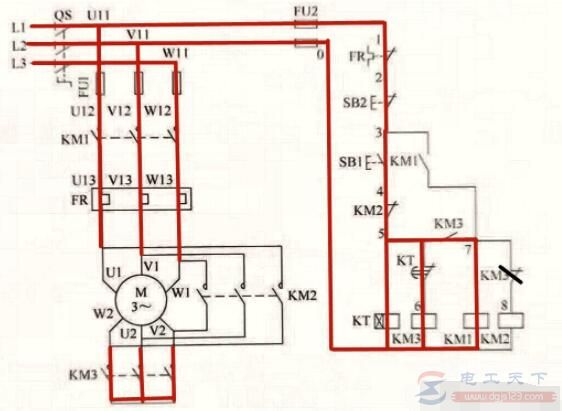

星行减压启动：

1、按下启动按钮SB1。

2、KM3、KT同时得电--KM3主触点闭合（封星），KM3常开辅助触点闭合（KM1得电吸合）、KM3常闭辅助触点断开（切断KM2供电）。

3.KM1吸合--电动机得电启动--KM1常开辅助触点闭合（自锁）。

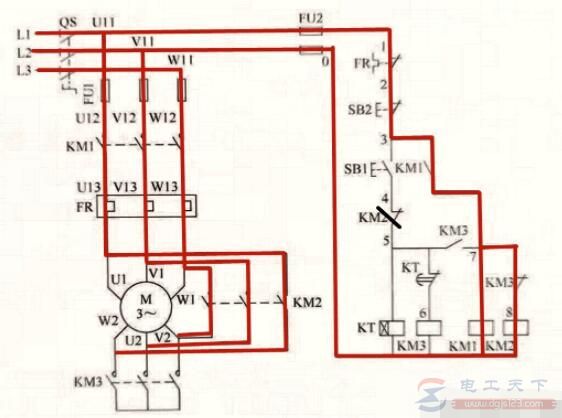

三角形全压运行：

1、时间继电器KT得电一段时间后，线圈吸合。

2、KT断开常闭触点--KM3线圈失电--KM3主触点断开（取消星行接法）--KM3常开辅助触点断开、常闭辅助触点闭合（KM2线圈得电）。

3、KM2线圈得电吸合--KM2常闭辅助触点断开（KT线圈失电）、KM2主触点闭合（三角形联结）。

4、电动机以三角形联结运行。
