单相电机正反转的接线图说明

作者:老电工时间:2020-05-02 21:47:45

有关单相电机正反转的接线图,主线圈的1(2)接副线圈的2(1)实现正转,主线圈的1(2)接副线圈的1(2)实现电动机反转。

单相电机正反转的接线图

如下:

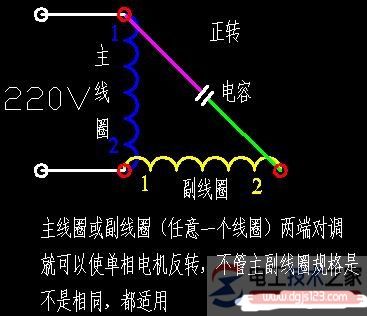

单相电机正反转的接线图1

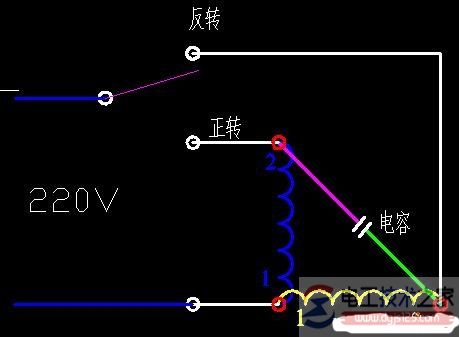

单相电机正反转的接线图2

说明:主线圈的1(2)接副线圈的2(1),这样就正传,主线圈的1(2)接副线圈的1(2),这样就反转, 以上两个图,一般的常规单相电机都可以用,不论主线圈与副线圈的参数是否相同。

另外一种单相电机,工作中需要正反转,采用以上方法比较繁琐,实现自动控制,器件需要也多。

因此,不分主副线圈的单相电机,就是主副线圈的参数一样,这种不分主副线圈的单相电机,除了用上面的这个办法外还可以如此。
