罩极式单相异步电动机的结构图与接线原理

作者:老电工时间:2020-02-14 15:08:30

本文介绍了罩极式单相异步电动机的结构图,以及这种单相异步电动机的接线原理,供大家学习参考。

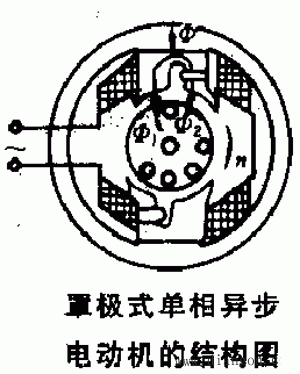

罩极式单相异步电动机的结构图

1、结构图

2、接线原理

在电动机的磁极一侧开一小槽,用短路铜环罩住磁极的一部分,磁极的磁通Φ分为两部分,即Φ1与Φ2。

当磁通变化时,由于电磁感应作用,在罩极线圈中产生感应电流,其作用是阻止通过罩极部分的磁通的变化,使罩极部分的磁通Φ2在相位上滞后于未罩部分的磁通Φ1。

这种在空间上相差一定角度,在时间上又有一定相位差的两部分磁通,合成效果与前面所述旋转磁场相似,即产生一个由未罩部分向罩极部分移动的磁场,从而在转子上产生一个启动转矩,使转子转。
