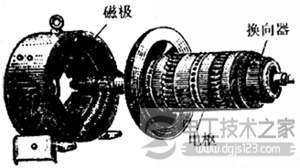

一、直流电机的基本结构

包括定子和转子两个部分。

1、定子作用：产生主磁场和在机械上支撑电机。
2、定子组成：主磁极、换向极、机座、端盖和轴承等。

二、直流电动机的主要结构

1、主磁极

主磁极包括主磁极铁心和套在上面的励磁绕组，其主要任务是产生主磁场。磁极下面扩大的部分称为极掌，它的作用是使通过空气中的磁通分布最为合适，并使励磁绕组能牢固地固定在铁心上。磁极是磁路的一部分，采用1.0-1.5mm的钢片叠压制成。励磁绕组用绝缘铜线绕成。

2、换向极

换向极用来改善电枢电流的换向性能。它也是由铁心和绕组构成的，用螺杆固定在定子的两个主磁极的中间。

3、机座

机座一方面用来固定主磁极，换向极和端盖等，并作整个电机的支架用地脚螺钉将电机固定在基础上，另一方面也是电机磁路地一部分，故用铸钢或者是钢板压成。

4、电枢铁心

电枢铁心是主磁极地一部分，用硅钢片叠成，呈圆柱形，表面冲了槽，槽内嵌放电枢绕组。为了加强铁心的冷却，电枢铁心上有轴向通风孔，如图示。

5、电枢绕组
电枢绕组示直流电机产生感应电势及电磁转距以实现能量转换的关键部分。绕组一般由铜线绕成，包上绝缘后嵌入电枢铁心的槽中，为了防止离心力将绕组甩出槽外，用槽楔将绕组导体楔在槽内。

6、换向器
换向器的作用对发电机而言是将电枢绕组内感应的交流电动势转换成电刷间的直流电动势。对电动机而言，则是将外加的直流电流转换成电枢绕组的交流直流，并保证每一磁极下，电枢导体的电流方向不变，以产生恒定的电磁转距。换向器由很多彼此绝缘的铜片组合而成，这些铜片称为换向片，每个换向片都和电枢绕组连接。如图示的是换向器的结构图。

换向器是直流电动机的结构特征，易于识别。

7.电刷装置
电刷装置包括电刷及电刷座，它们固定在定子上，其电刷与换向器保持滑动接触，以便将电枢绕组和外电流接通。
