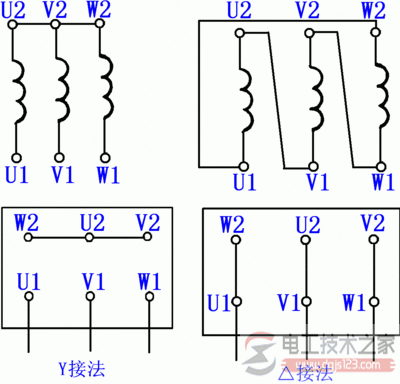

电机三角形连接与星形连接有何区别？

电机三角形连接与星形连接的区别

三角形连接和星形连接从电机外部看是没有任何区别的，可以把电机看成一个黑盒子，外面看就是三根进线，通以互差120度的电流。

电机三角形连接和星形连接的区别，只是在电机本体设计的时候会关注，教科书上写星形连接的线电压是相电压的1.732倍，三角形的线电压等于相电压，在电机设计阶段，都会折算成等效三个等效单相，因为三相电机的等效电路是等效成单相的。

对于一个输入线电压为380V的电机而言，如果设计成星形，那么就按220V计算单相电路，如果设计成角形，那么就按380V计算单相电路，但相电流减小。这个时候体现在电机上就是三角形的线用得长些细些，星形的线短些粗些，但理论上用的材料是一样多。一旦电机做好后，从外部看，理论上三角形连接和星形连接是没区别的，你也没有办法单纯从外部三根线去区分二者的区别。

变频器对电机的参数辨识，都是将其等效成星形单相电路对应的参数来实现的。

这里可能有同学想问，为什么电机要分成三角形和星形连接这么麻烦。-- 电工技术之家

原则上讲，星形电机内部不会产生环流，理论上比三角形好，因为实际上三相绕组不可能绝对平衡，三相电压总有微小差异，这样在三角形内部会形成环流造成发热和效率降低（当然这个影响实际上很小）。

做成三角形连接是有历史原因的，那就是没有变频器的时候，电机启动时可以利用接触开关改变连接，将其接成星形，这样每个绕组的电压由380将为220，大大减小了启动冲击电流，待启动后切换成三角形。这就是所谓的星-三角启动。星-三角启动可以成比例降低启动电流，但是会成平方降低启动转矩，所以只能用在轻载或空载启动。

风机水泵用星-三角启动没问题，但是起重机上肯定没有用星-三角启动的，起重机都是用绕线转子串电阻启动，为什么搞这么麻烦，都是有原因的。

现在有了变频器，可以降频降压启动而且不损失转矩，启动电流也不大，就不存在启动问题了。

这时专门设计的变频电机就没有必要做成三角形了，但是很多工厂没有设计能力，还是沿用原来Y系列电机的方案，也有做成三角形连接的变频电机，只能说没有深入理解其中的本质。

我设计了很多永磁同步电机，还有几台空调变频异步电机，无一例外，全部采用星形。

实践证明，大概效率能提高0.2~0.5个百分点，对节能意义不大，不过有利于温升。
