如何理解电机星型三角形启动电路？

有关电机星型三角形启动电路的知识，采用星三角启动方法的前提是什么，电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线。

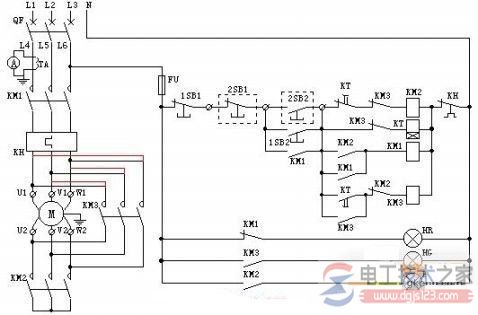

电机星型三角形启动电路

1、当负载对电动机启动力矩无严格要求，又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；

2、该方法：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；

3、因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

因此，不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。只有鼠笼型电机才采用星三角启动。

需星三角降压启动的电机从11KW开始就有需要的，如风机、在启动时11KW电流在7-9倍(100)A左右，按正常配置的热继电器根本启动不了，（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例） 电工：www.dgjs123.com

星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
