有关钳形电流表的工作原理,钳形电流表由电流互感器和电流表组合而成,钳形表可以通过转换开关的拨档,改换不同的量程,表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。
通常用普通电流表测量电流时,需要将电路切断停机后才能将电流表接入进行测量,有时正常运行的电动机不允许这样做。
此时,使用钳形电流表就显得方便多了,可以在不切断电路的情况下来测量电流。
一、钳形电流表的工作原理
钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口,当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈,其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。
钳形表可以通过转换开关的拨档,改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高,通常为2.5~5级。
因此,表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。
二、钳形电流表原理问题

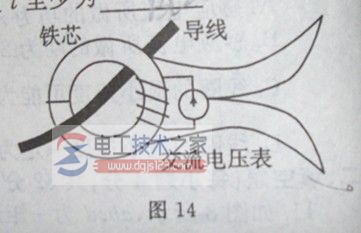

钳形电流表的工作原理如图:
求解第二空如何做答。
正确答案:
实际上通过环形铁芯的磁通量的变化速度不仅与导线中的交流电峰值成正比,
而且与交流电的频率成正比。
交流电的峰值和其频率都会影响磁感应强度的变化速率。
如果中国和英国的交流电的峰值相等,
则在英国测量的读数应是在中国测量的读数的1.2倍。
该电流表在中国量程为30A,
设其满偏电流为Im,
则交流导线中30A的电流对应电流表的满偏电流Im。
在英国,交流导线30A的电流对应的是1.2Im,
所以若使电流表不被烧坏,
电流表中的电流最大只能是Im,
故在英国量程应改为30A÷1.2=25A。
