钳形电流表的原理图_钳形电流表使用流程图

作者:老电工2020年12月29日 10:37

本文介绍了钳形电流表的原理图,交流钳形表不能采用电磁感应法,通过钳形电流表的流程图,对比下相关功能的使用方法,一起来了解下。

一、钳形电流表的原理图

一般情况下,霍尔传感器被用于测试直流电流,因为交流钳形表不能采用电磁感应法。

霍尔传感器如下图所示放置:

钳形电流表的原理图

产生的磁通量与钳头中主要直流和交流电流成比例这是霍尔传感器检测磁通量并做为输出电压将之发散

霍尔传感器:一种半导体,可对被测物产生的偏置电流生成成比例电压并能在偏置电流应用于输入终端时产生输出终端磁场。

二、钳形电流表的使用方法

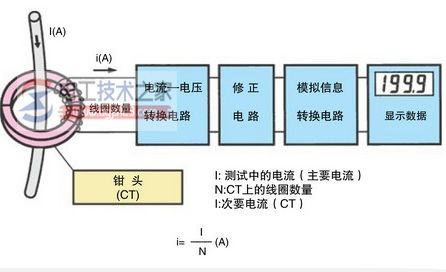

通常情况下交流钳形电流表的操作是遵循CT原则,CT原则常用于电流通过导体获得磁通量。假设通过导体的电流为主要电流,通过钳头的次级线圈(次级线圈与被测物体的电路相连)产生的电磁感应获得一个与主要电流成比例的电流,可以得到交流电流的读数(在使用数字式钳形电流表)

流程图:

钳形电流表的使用方法2

对比功能:

1、在各个测量范围选择和设置标准绝缘值,并与读数做对比。

2、通过对比屏幕显示的 fail或pass 信号及注意蜂鸣声来获得结果

3、蜂鸣声提醒能根据用户的要求关联fail 或者pass

如图:

钳形电流表的使用方法2
