漏电开关跳闸推闸失败的原因

有关漏电开关跳闸推闸失败的原因，漏电保护开关发生跳闸后，不可将漏电保护开关的漏电流检测环节摘掉，漏电开关故障跳闸的6种现象，漏电开关跳闸的故障原因与解决方法。

漏电开关跳闸推闸失败的原因

漏电保护开关故障跳闸后，万万不可将漏电保护开关的漏电流检测环节摘掉。应根据故障跳闸现象，分析故障跳闸原因，找出解决故障方法。

漏电开关故障跳闸现象：

第1种，用电设备本身绝缘损坏，导致用电时发生漏电开关故障跳闸现象；

第2种，线路潮湿绝缘强度降低，导致非用电时漏电开关故障跳闸现象；

第3种，人身意外触电，导致漏电开关故障跳闸现象；

第4、5、6种，施工安装时接线不正确，导致用电时发生漏电开关故障跳闸现象。

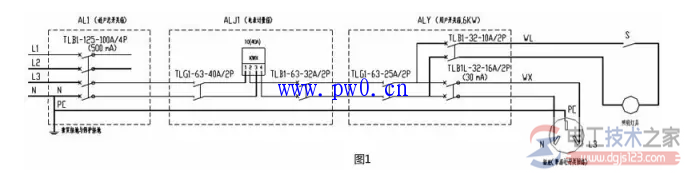

详细分析如下第1种：用电设备本身绝缘损坏而漏电（设备中的N线与PE线短接）。如图1所示。

故障现象：插座回路用电时，插座回路漏电开关跳闸。

故障原因：经分析线路接线正确无误，故判断为用电设备本身绝缘损坏而漏电（设备中的N线与PE线短接）。

解决方法：更换或维修用电设备。

第2种：线路潮湿绝缘强度降低。如图1所示。

故障现象：不用电时，也出现AL1中的总漏电开关或插座回路漏电开关跳闸。

故障原因：经分析，线路潮湿绝缘强度降低，导致漏电流超过了漏电开关允许漏电流值。也可能因线路短路所致。

解决方法：烘干线路，提高绝缘强度。检查线路若是短路所致，排除短路故障。

第3种：有人触电，出现AL1中的总漏电开关或插座回路漏电开关跳闸。如图1所示。

故障现象：AL1中的总漏电开关或插座回路漏电开关跳闸。

故障原因：有人触电。

解决方法：加强全民用电安全教育，避免触电事故发生。

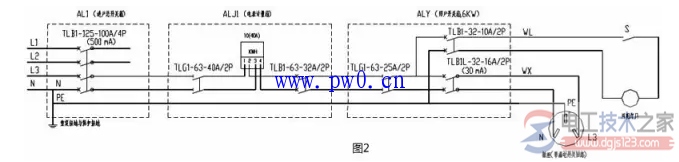

第4种：施工安装时接线不正确，照明回路中将N线接到PE线上了。如图2所示。

故障现象：插座回路能正常用电，照明回路用电时，AL1中的总漏电开关跳闸。

故障原因：经分析，施工安装时线路接线有误，不正确。将照明回路中的N线误接到PE线上了。

解决方法：将照明回路中的PE线改接到N线上。

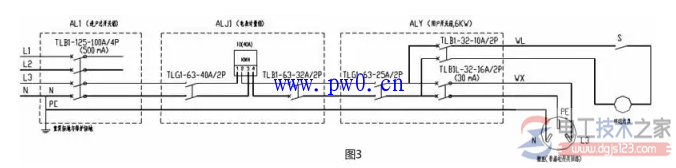

第5种：施工安装时接线不正确，插座盒中的N线与PE线接错了。如图3所示。

故障现象：照明回路能正常用电，插座回路用电时，ALY中的插座漏电开关跳闸，有时AL1中的总漏电开关也跳闸。

故障原因：经分析，施工安装时线路接线有误，不正确。将插座盒中的N线与PE线接错了。

解决方法：将插座盒中的N线与PE线对调。

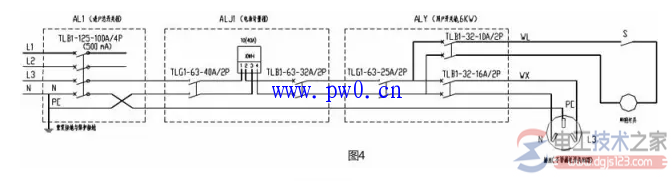

第6种：施工安装时接线不正确，在AL1箱中N线与PE线用混了。如图4所示。

故障现象：插座回路或照明回路用电时，AL1中的总漏电开关都跳闸。

故障原因：经分析，施工安装时线路接线有误，不正确。将AL1箱中N线与PE线用混了。

解决方法：在AL1箱的总漏电开关负荷端，将N线与PE线对调。
