三菱plc高速处理指令的实训教程

有关三菱plc高速处理指令的实训教程，用高速计数器指令编程控制某执行机构Y0的行程，掌握常用应用功能指令的编程方法，掌握常用应用功能指令的特点，学会用常用应用功能指令编程的方法。

三菱plc高速处理指令的用法

一、实训任务

高速计数器指令编程：

1、控制要求：用高速计数器指令编程控制某执行机构Y0 的行程

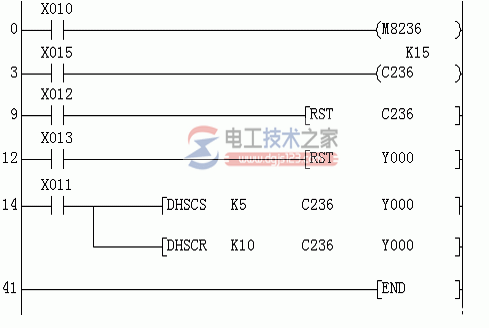

2、参考程序（梯形图）如下：

3、程序分析：

①、M8236=OFF：加计数；M8236=ON： 减计数

②、从X1 输入脉冲信号（程序中未直接表现）

③、加计数时， C236=5 时，Y0=ON；C236=10 时，Y0=0FF；减计数时， C236=5时，Y0=ON

④、使用RST指令可使C236 复位，但不能使Y0复位

4、思考：

怎样知道脉冲从X1 端输入。

二、实训目标

1、掌握常用应用功能指令的编程方法。

2、通过程序的调试，进一步牢固掌握常用应用功能指令的特点。

3、学会用常用应用功能指令编程的方法。

三、实训条件

1、FX2N-48MT的plc一台，一字螺丝刀一把

2、开关、导线若干，连接电缆一根

3、PC一台

四、相关知识

（本项目相关理论知识）

五、实训要求

1、工艺要求

2、职业意识

3、注意事项（特别是安全注意事项）

六、任务实施步骤

1、电路连接好后经指导教师检查无误，并将run/stop 开关置于stop 后，方可接入220v交流电源.

2、在pc 机启动三菱gx-developer 编程软件，新建工程，进入编程环境。

3、根据实验内容，在gx-developer编程环境下输入梯形图程序，转换后，下载到plc中。

4、程序运行调试并修改。
