有关三菱plc与计算机连接后的数据流程图,列举几个例子,分为计算机从可编程控制器读取数据、计算机向可编程控制器发送数据与可编程控制器向计算机发送数据三类。
以下图样为可编程控制器的读、写及状态控制的数据流图,供大家学习参考。

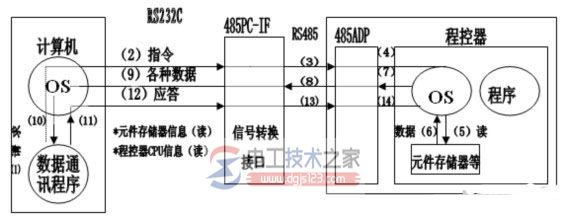

1、计算机从可编程控制器读取数据
2、计算机向可编程控制器发送数据
3、可编程控制器向计算机发送数据
