【图】空操作指令NOP实例学习

有关空操作指令NOP的使用实例，NOP指令为空操作指令，主要用于短路电路、改变电路功能及程序调试时使用，如果要用空操作指令替换LD、LDI、ANB、ORB指令，电路构成将有较大幅度的变化。

三菱plc空操作指令NOP的用法

NOP指令为空操作指令，主要用于短路电路、改变电路功能及程序调试时使用。

在程序中增加一些空操作指令后，对逻辑运算结果没有影响，但在以后更改程序时，用其他指令取代空操作指令，可以减少程序号的改变。

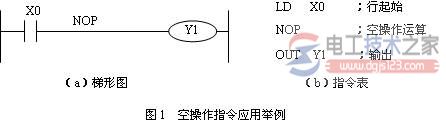

图1为NOP指令的例子，根据需要可以增加空操作指令的条数。

例图：

注意，如果要用空操作指令替换LD、LDI、ANB、ORB指令，电路构成将有较大幅度的变化。
