取反(INC)、空操作(NOP)与END等plc指令

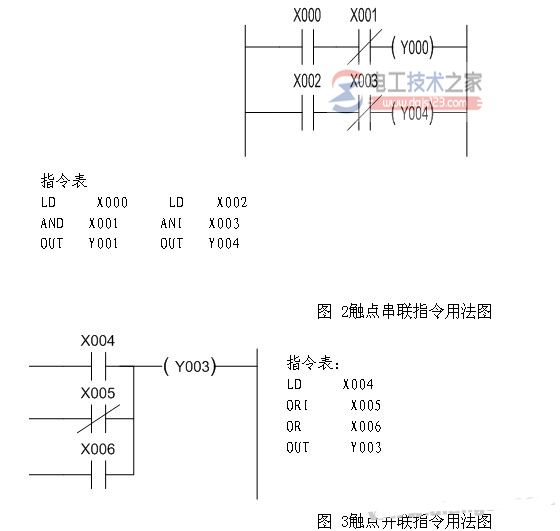

INV(Inverse)指令在梯形图中用一条45°的短斜线来表示，它将执行该指令之前的运算结果取反，运算结果如为0将它变为1，运算结果为1则变为0。在下图中，如果X0和X1同时为ON，则Y0为OFF；反之则Y0为ON。INV指令也可以用于LDP，LDF，ANDP等脉冲触点指令。

用手持式编程器输入INV指令时，先按NOP键，再按P/I键。

NOP（Non processing）为空操作指令，使该步序作空操作。执行完清除用户存储器的操作后，用户存储器的内容全部变为空操作指令。

END(End)为结束指令，将强制结束当前的扫描执行过程。若不写END指令，将从用户程序存储器的第一步执行到最后一步；将END指令放在程序结束处，只执行第一步至END这一步之间的程序，使用END指令可以缩短扫描周期。

在调试程序时，可以将END指令插在各段程序之后，从第一段开始分段调试，调试好以后必须删去程序中间的END指令，这种方法对程序的查错也很有用处。
