【图】电路块的串、并联(ANB/ORB)指令用法实例

电路块的串、并联(ANB/ORB)指令

ANB指令实现多个指令块的“与”运算。ORB指令实现多个指令块的“或”运算。

【例1】按下开关X0或X1，同时再按下开关X2或X3时，指示灯Y1亮。按此控制要求设计的控制梯形图与指令表，见图1。

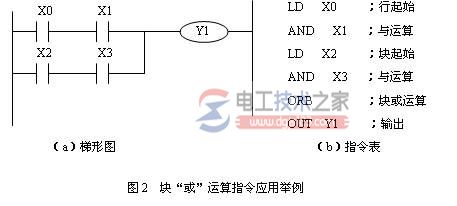

【例2】按下开关X0和X1，或按下开关X2和X3时，指示灯Y1亮。按此控制要求设计的控制梯形图与指令表，见图2。
