三菱fx2n系列plc硬件结构图
FX2N系列PLC的硬件结构,可以参考图1-4中带扩展模块的PLC,图中表示出主机如何扩展,通信接口位置等。

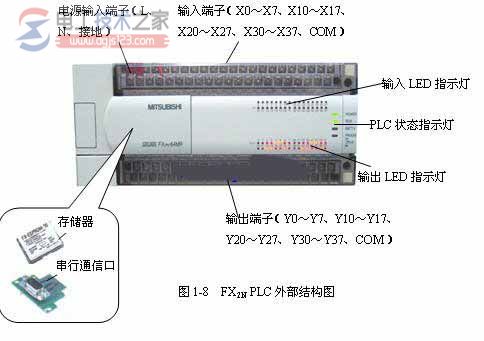

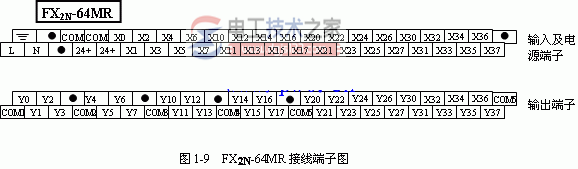

图1-8为FX2N-64MR的主机外形图。其面板部件如图中注释。详细I/O端子编号见图1-9。
采用继电器输出,输出侧左端4个点公用一个COM端,右边多输出点公用一个COM端。
输出的COM比输入端要多,主要考虑负载电源种类较多,而输入电源的类型相对较少。
对于晶体管输出其公用端子更多,图1-10为FX2N-16MT的输出端子。
如图:
