三菱plc状态元件构成与注意事项
作者:老电工时间:2020-03-04 09:36:36
有关三菱plc状态元件构成,三菱plc状态元件的使用注意事项,包括状态的编号必须在指定范围选择,在不用步进顺控指令时,状态元件可作为辅助继电器在程序中使用等。
状态元件是构成状态转移图的基本元素,是可编程控制器的软元件之一。fx 2 共有 1000个状态元件,其分类、编号、数量及用途如表1。

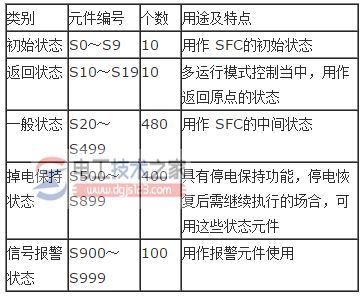

表1 FX 2 的状态元件
注意:
1、状态的编号必须在指定范围选择。
2、各状态元件的触点,在PLC内部可自由使用,次数不限。
3、在不用步进顺控指令时,状态元件可作为辅助继电器在程序中使用。
4、通过参数设置,可改变一般状态元件和掉电保持状态元件的地址分配。
