西门子S7-200系列PLC整数加减乘除指令入门教程

西门子s7-200整数运算的加减乘除指令

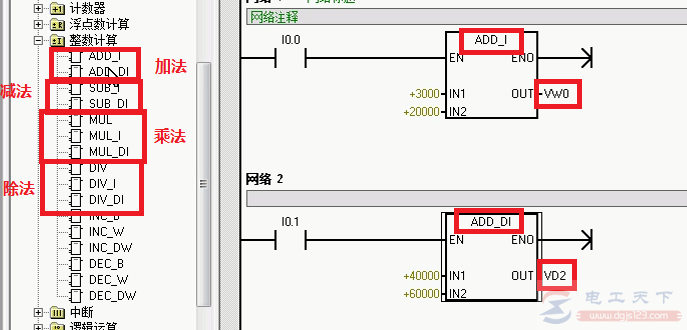

先来了解下整数计算的加减乘除指令位置以及常用方法：

在上面的加计数器里，用到了ADD_I，而下面的指令是ADD_DI，这是什么原因？

因为上面的加指令输入的2个值，与输出的结构，都没有超过“字”的计数范围的上限32767，所以可以使用ADD_I。当输入值中有超过32767，或运算结果超过这个值时，指令应换成ADD_DI，避免产生数据溢出的情况。

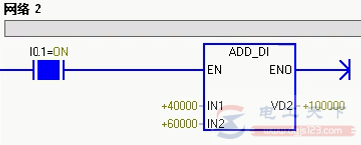

编程上电后，通过输入，查看到运算结果：

“减法指令”和“乘法指令”并没有什么区别，主要是注意运算结构，是否会超出运算范围。

以下重点介绍下“除法指令”，一起来学习下。

DIV 整数相除

DIV指令即两个整数类型的数据进行除法运算（目标为双整数，其中高16位字存余数、低16位字存商）。

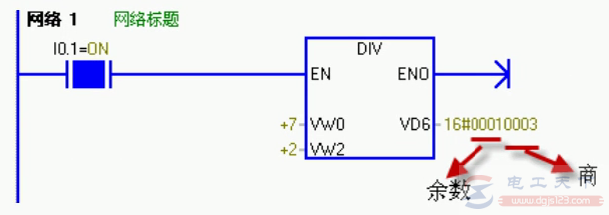

当条件I0.1接通时，执行指令，执行时VW0的数据/VW2的数据，其运算结果存到VD6中。其中VW6存放余数，VW8放商。
