西门子plc构成邮件分拣控制系统实例

一、实验设备
YX-80系列PLC实训装置;
个人计算机(WINDOW ),
PC/PPI编程线缆、STEP7Micro/WIN32编程环境;
连接导线一套。

邮件分拣机实验板，如图1：

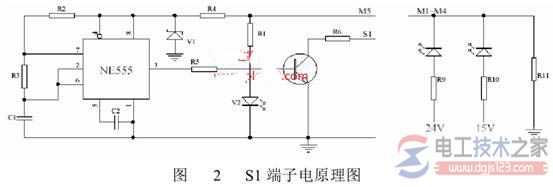

注：邮件分拣机实验板的输入端子为一特殊设计的端子，其原画图如图2所示，功能是：当输出端MS为ON时，S1自动产生脉冲信号模拟测量电动机转速光码盘信号。

二、实验内容

1、控制要求:启动后绿灯L2亮表示可以进邮件，S2为ON表示检测到了邮件，拨码器(I0.0-I0.3)模拟邮件的邮码，从拨码器读到邮码的正常值为1, 2, 3, 4, 5, 若非此5个数，则红灯L1闪烁，表示出错，电动机MS停止。重新启动后，能重新运行，若此5个数中的任一个，则红灯L1亮，表示系统正在分拣。电动机M5运行，将邮件分拣至箱内完成L1灭，L2亮，表示可继续分拣邮件。

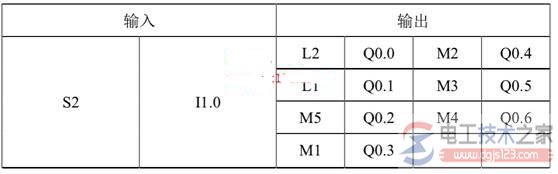

2、IO口分配

③编辑调试并运行程序

三、编程练习
根据下述两种控制要求，编制多个邮件分拣控制程序，调试并运行程序。

2、开机绿灯亮，电动机M5运行，当检测到邮件的邮码不是(1, 2,  3, 4,  5)任何一个时，则红灯L1闪烁，M5停止，重新启动。

可同时分拣到多个邮件。邮件一件接一件地被检到它的到来和它的邮码，机器将每个邮件分拣到其对应的信箱中。

例如，在n2时刻，S2检测到邮码为2的邮件时，如果高速计数器的计数值为m2，则M2在(m2+n2 )时刻动作，若高速计数器的计数值为m3，当在n3时刻检测到一个邮码为3的邮件时，M3在(m3+n3)时刻动作。

2、开机绿灯亮，电动机M5运行，当检测到邮件的邮码不是(1, 2,  3, 4,  5)中的任何一个时，则红灯L1闪烁，MS停止运行，当检测到邮件欠资或未贴邮票时则蜂鸣器发生响声，M5停止。按动启动按钮，表示故障清除，重新运行。

可同时分拣多个邮件，其它要求同上。
