【图】西门子s7-300/400 plc转换指令的用法说明

有关西门子s7-300/400 plc转换指令的用法，介绍了s7-300/400的数据形式转换指令的主要特点，BCD转换指令，整数、浮点数转换指令的用法及注意事项。

西门子s7-300/400 plc转换指令

1、指令特点与编程

s7-300/400的转换指令功能相对单一，所有代码转换指令均为用于数据形式转换的指令，且不可以实现ascii码、字符串的转换，也无译码功能。

s7-300/400的数据形式转换指令的主要特点：

①转换指令主要有BCDj、I-BCD、BCD_DI、DI—BCD、DI_RI、I_DI、ROUND、TRUNC、CEIL、FLOOR等，可以进行十六进制数与BCD之间的转换、整数与浮点数之间的转换、浮点数的“取整”等操作。

②与移位指令一样，S7-300/400的数据形式转换一般只能通过累加器1进行，当存储器需要移位时，应首先将存储器的内容移动到累加器l中。

③S7-300/400的移位操作只能对字、双字长的数据进行，不能用于字节。

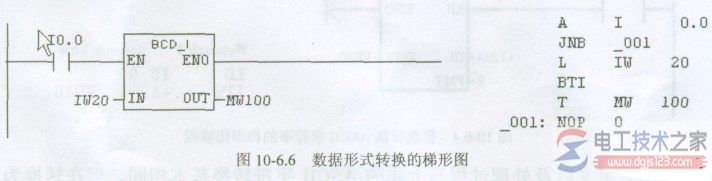

数据形式转换指令的梯形图编程与S7-200相似，如需要将输入字IW20的BCD数据（十进制数据）转换为整数（十六进制数据）的程序格式如图10-6.6。

从图10-6.6的指令表程序可以看出，数据形式转换的第一步是将“源数据”IW20装入累加器l中，然后再对累加器l的内容进行转换，结果传送到目标存储器MW100中。

2、BCD转换指令

S7-300/400的数据形式转换指令BCD I、I__BCD、BCD—DI、DI__ BCD用于十六进制数与BCD之间的转换。

编程注意事项：

①S7-300/400的BCD数据只能对字、双字长的数据进行，不能用于字节。

②指令BCD I、LBCD用于16位整数与BCD间的转换，由于数据带符号，因此只能转换3位BCD码，BCD数据的范围为-999～+999。指令BCD DI、DI__ BCD用于32位整数与BCD间的转换，同样带符号，因此只能转换7位BCD码，BCD数据的范围为-9999999～+9999999。

③16位整数的BCD存储格式为：

格式中的空余位（16位整数的bit14～bit12、32位整数的bit30～bit28），一般取与符号位相同的值，如：正数为“O”；负数为“l”。

④当16位、32位整数转换为BCD时，如果出现大于9的十进制数值（如1100等），或者转换后的数值超过了BCD格式允许存储的范围，将出现转换错误，并导致PLC的停止。

3、整数与浮点数转换指令

S7-300/400的数据形式转换指令I DI、DI R用于16位整数与32位整数、32位整数与浮点数之间的转换；ROUND、TRUNC的作用、意义与S7-200相同，用于对浮点数的小数部位处理；CEIL、FLOOR是当浮点与整数相差很大时的两种不同处理方式。

IDI指令可以将16位整数转换为32位整数，其实质只是将符号位从原16位整数的bit15移到32位整数的bit31上，其余数据不变或增补0而已。

ROUND指令是将浮点数的小数部分四舍五入转换成双整数；TRUNC指令是将浮点数的小数部分舍去转换成双整数。

由于浮点数的数据表示范围要远远大于双字长整数。当浮点数的值大于整数时，通过CEIL指令，将浮点数转换为大于等于该浮点数的最小整数；通过FLOOR指令，将浮点数转换为小于等于该浮点数的最大整数。
